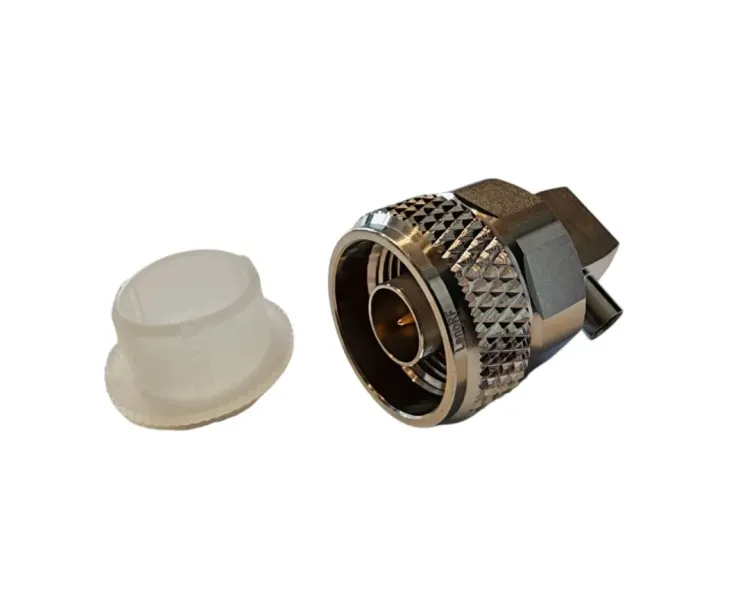

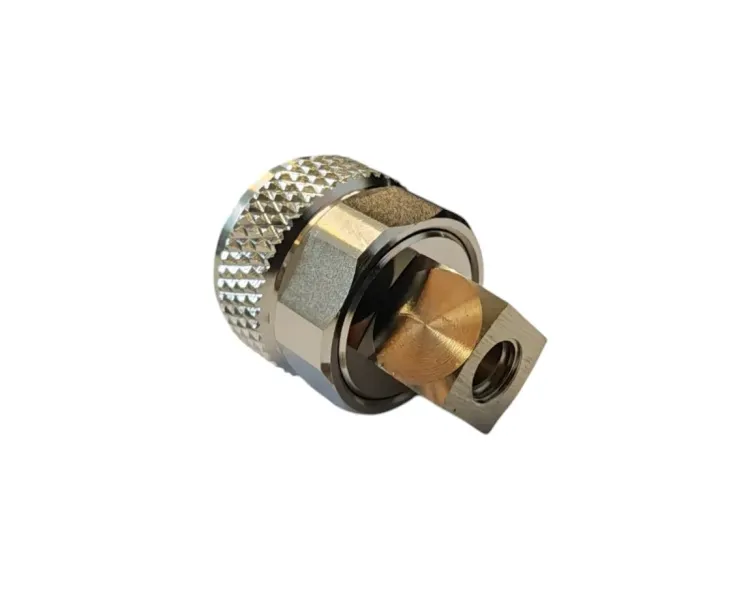

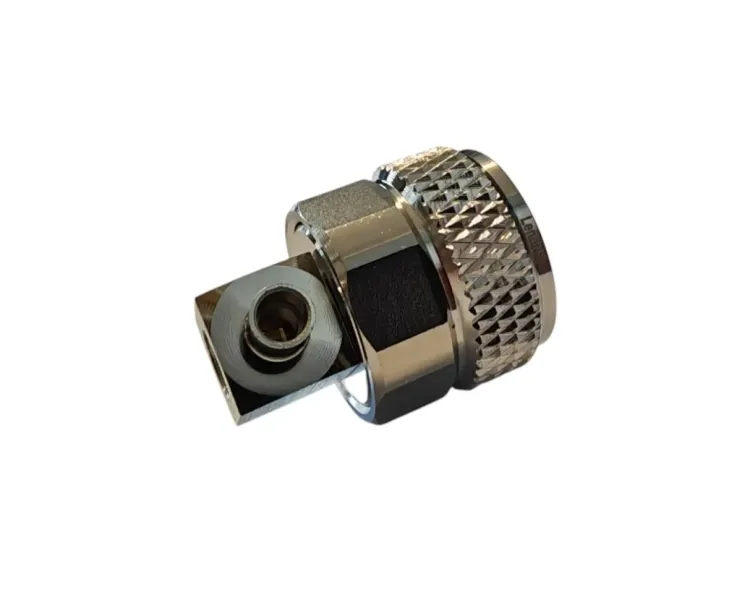

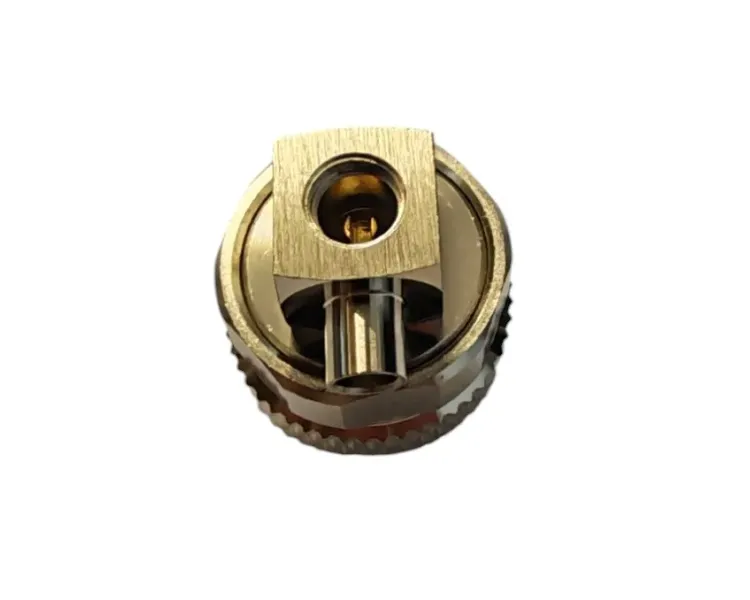

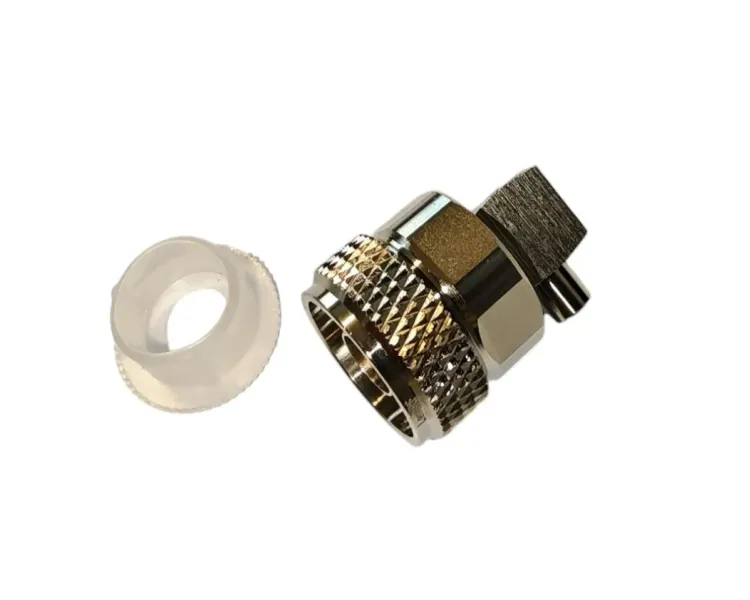

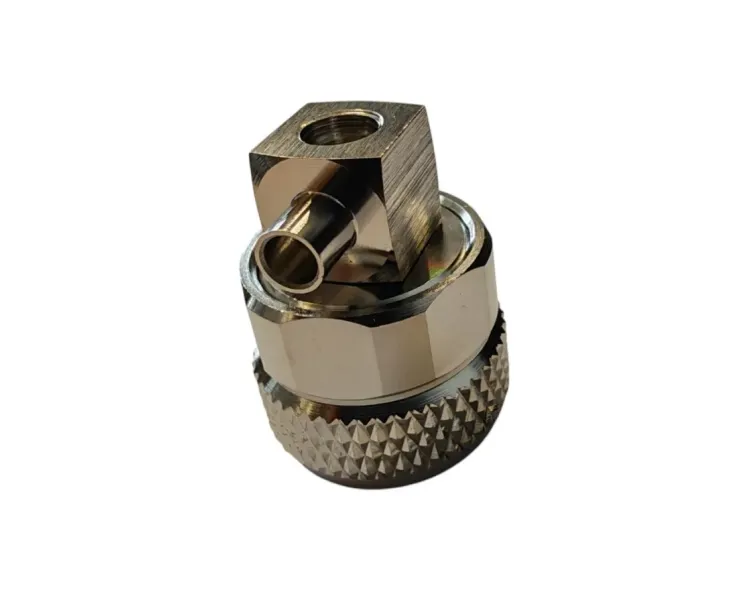

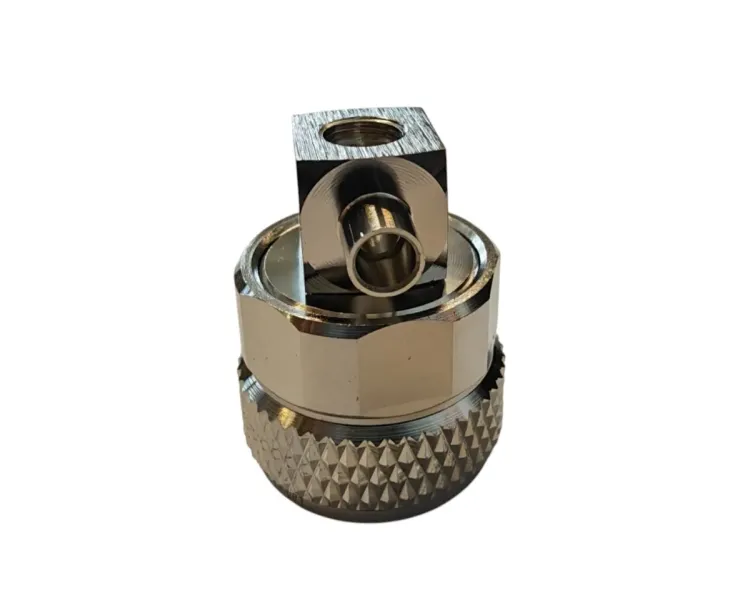

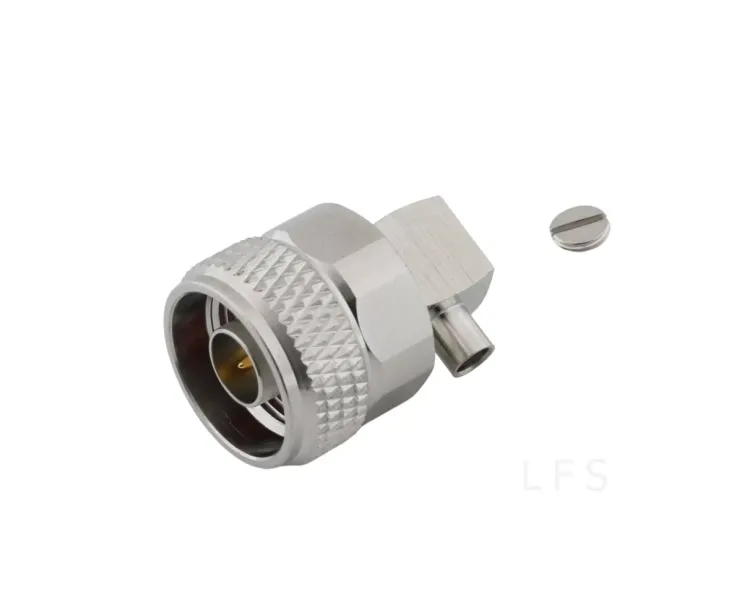

Кутовий N-male для RG141 (RG402)
Роз'єм N серії для кабелю RG-402, SSF-141, Flexiform 402, Kingsignal 670-141SXE,
Роз'єм призначений на кабель RG-141, його імпеданс становить 50 Ом. Кабель використовують для систем із робочою частотою до 6 ГГц. В основному цей роз'єм використовується в побудові кабельних ліній зв'язку (дрону системи, зв'язок) і забезпечує з'єднання кабелів або обладнання з мінімальними втратами.
Сумісні типи кабелів: Kingsignal 670-141SXE, 1673A Belden, EZ 141 Suhner, Flexiform 402 NM Habia Cable, RG-402/U, UT-141, Sucoform 141 Suhner, UT-141 MIC
| Частотний діапазон: рекомендовано 0~6 ГГц, що відповідає типовому використанню RG402 (.141") кабелю. На більш високих частотах експлуатація конектора дозволена, дані RL/IL можна отримати у виробника на запит. |
| КСВН: ≤1.15 (RL - 23,13 дБ) @ 900 МГц ≤1.20 (RL - 20,828 дБ) @ 1800 МГц - ≤1.25 (RL - 19.085 дБ) @ 3504≤0.05 дБ) @ 6000 МГц |
| Втрати, що вносяться (IL, Insertion Loss): ≤0.05 дБ @ 900 МГц ≤0.05 дБ @ 1800 МГц ≤0.05 дБ @ 3000 МГц ≤0.05 дБ @ 6000 МГц |
Матеріал та покриття кутового конектора N(штекер) male для RG402 (.141"):
- Центральний провідник: Латунь + покриття з золотом
- Діелектрик: PTFE (фторопласт), колір білий
- Тіло конектора : Латунь + покриття "Ternary alloy"
Монтаж конектора - паяння центральної жили та паяння зовнішнього провідника.
- Виконання: вилка
- Тип гнізда: N
- Імпеданс: 50 Ом
- Орієнтація: кутовий
- Діапазон частот: 0-6000 МГц
- Номінальна напруга: 500 В змінного струму
Гайка має накатку для попереднього ручного закручування і має шестигранне фрезерування для остаточної затяжки гайковим ключем. Розмір ключа – 19.
Роз'єм може бути використаний при температурному діапазоні від -50°С до +80°С.
