Кабель ALSR240

Коаксіальний кабель RG240

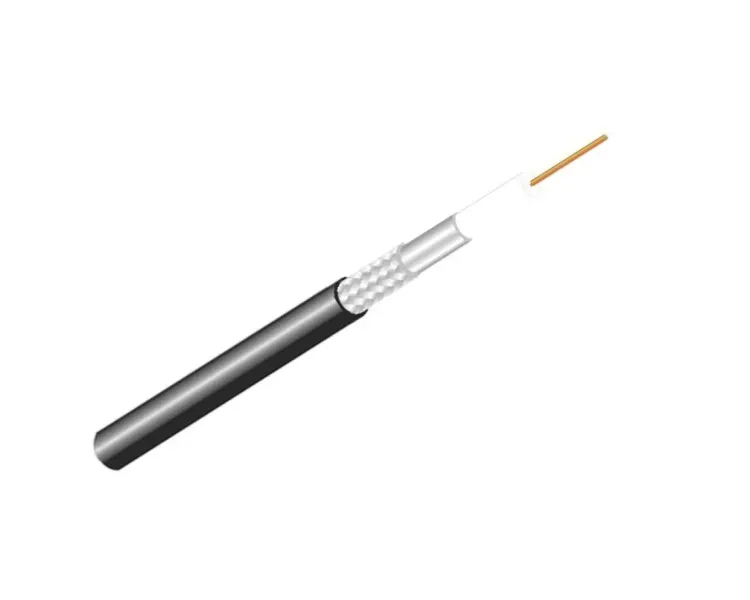

• Коаксіальний кабель серії ALSR зі спіненим діелектриком
• Неізольований мідний провідник
• Спінений поліолефіновий діелектрик
• Ламінатний алюмінієвий стрічковий екран
• Оплетка із лудженої міді (90%)
• Чорна ПВХ-оболонка

Bare Copper Conductor — це мідний провід чи кабель без ізоляції чи іншого захисного покриття. По суті, це одножильний або багатожильний мідний провід, відкритий зовні, що робить його ідеальним для застосування, де електропровідність має першорядне значення, а ізоляція не потрібна або не забезпечується іншими способами.

• Inner Conductor - Bare Copper 1.42±0.02 mm
• Dielectric - Foam PE 3.80±0.15 mm
• 1st Outer Conductor - Laminate Aluminum Tape 4±0.15 mm
• 2st Outer Conductor - Tinned-Copper Braid (96*Φ0.12mm) 4.50±0.15 mm
• Jacket - PVC 6.10±0.15 mm Black
• Мінімальний Радіус - Loaded 61 mm / Unloaded 30.5 mm
• Temperature Rating: -20~+80 ℃
• Impedance Ω 50±3
• Capacitance pF/m 80±3
• Velocity ratio Propagation % 81
• Resistance Ω/km - Inner Conductor 11.1
• Insulation resistance MΩ.km 1000
• Dielectric strength V(DC) 1500
• Withstand voltage of jacket V(AC) 5000
• Maximum operating frequency MHz 3000

Attenuation (20℃) (Allowable tolerance±15%):

Frequency Mhz / Attenuation (dB/100m)

150 Mhz - 9.9 dB/100m

200 Mhz - 11.5 dB/100m

220 Mhz - 12.1 dB/100m

450 Mhz - 17.3 dB/100m

900 Mhz - 24.8 dB/100m

1500 MHz - 32.4 dB/100m

1800 MHz - 35.7 dB/100m

2000 Mhz - 37.7 dB/100m

2500 Mhz - 42.5 dB/100m

3000 Mhz - 46.8 dB/100m
