Утримувач кабелю зі струбциною QJF-06-7-14

Кріплення QJF-06-7-14 для коаксіальних кабелів і фідерів

QJF-06-7-14 — професійне кабельне кріплення для організації групового прокладання коаксіальних кабелів, ВЧ-фідерів та інших ліній зв’язку. Модель призначена для монтажу кабельних трас на телекомунікаційних вежах, антенних щоглах, металевих конструкціях, опорах, консолях та промисловому обладнанні.

Конструкція кріплення дозволяє одночасно фіксувати шість кабелів двох типорозмірів: три кабелі діаметром 10–14 мм та ще три кабелі діаметром 5–7 мм. Завдяки цьому QJF-06-7-14 зручно використовувати там, де необхідно компактно розмістити декілька коаксіальних ліній на одній ділянці кабельної траси.

Для чого використовується QJF-06-7-14

Кріплення QJF-06-7-14 застосовується для акуратної та надійної фіксації кабелів на вертикальних і горизонтальних металевих конструкціях. Воно особливо корисне під час будівництва та обслуговування антенно-фідерних систем, базових станцій мобільного зв’язку та інших об’єктів телекомунікаційної інфраструктури.

Основні сфери застосування:

• монтаж коаксіальних фідерів на антенних щоглах і телекомунікаційних вежах;
• фіксація кабелів базових станцій та антенно-фідерних систем;
• прокладання ВЧ-кабелів уздовж металевих профілів та опор;
• монтаж кабелів на сходових конструкціях і кабельних трасах;
• організація кабельних ліній на промислових об’єктах;
• фіксація слаботочних та телекомунікаційних кабелів відповідного діаметра.

Кріплення шести кабелів в одному тримачі

Основна перевага QJF-06-7-14 — можливість одночасно закріпити декілька кабелів різного діаметра. У пластиковому блоці передбачено шість посадкових місць:

• 3 отвори для кабелів діаметром 10–14 мм;
• 3 отвори для кабелів діаметром 5–7 мм.

Таке поєднання дозволяє розміщувати на одній ділянці траси фідери більшого діаметра разом із кабелями меншого діаметра. Це допомагає зменшити кількість окремих точок кріплення та зробити кабельну трасу більш компактною й організованою.

Перед монтажем необхідно переконатися, що фактичний зовнішній діаметр використовуваного кабелю відповідає діапазону відповідного тримача.

Конструкція QJF-06-7-14

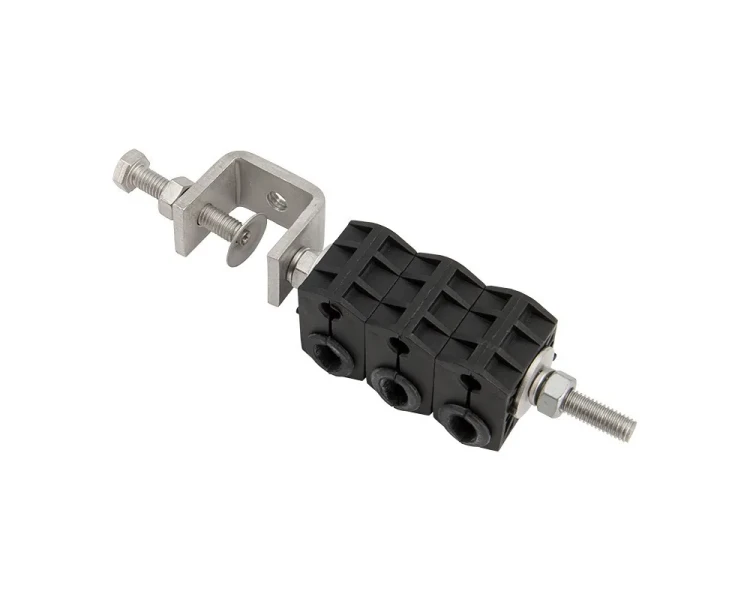

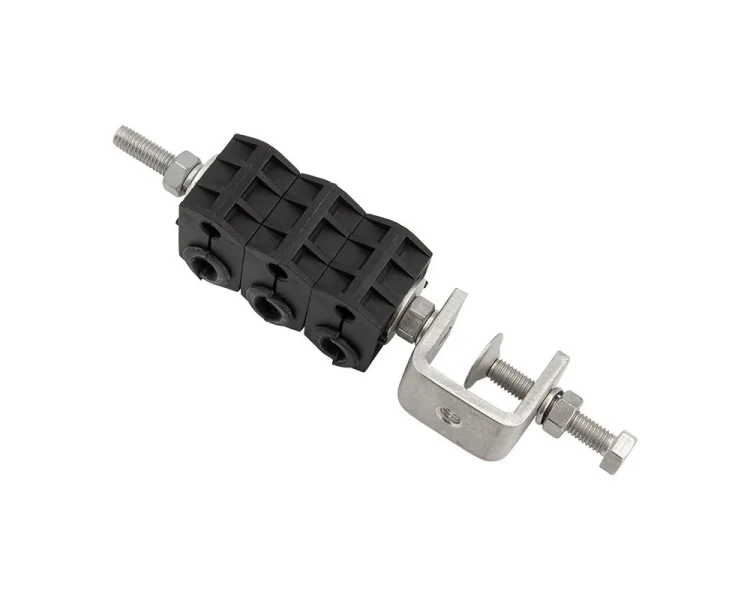

Кріплення складається з пластикового кабельного блока та металевої струбцини. Пластикові тримачі утримують кабелі та розділяють їх між собою, а металева частина забезпечує фіксацію блока на несучій конструкції.

Тримачі виготовлені з УФ-стійкого пластику, тому конструкція підходить для експлуатації на відкритому повітрі під час прокладання кабельних трас на щоглах, вежах та інших зовнішніх спорудах.

Металева частина виконана з нержавіючої сталі, що особливо важливо для кріплення, яке використовується просто неба та в умовах підвищеної вологості.

Переваги кабельного кріплення QJF-06-7-14

• Шість посадкових місць — можливість одночасно закріпити до шести кабелів.
• Два діапазони діаметрів — 10–14 мм та 5–7 мм.
• Комбіноване прокладання — можливість розміщувати кабелі різного діаметра в одному вузлі кріплення.
• УФ-стійкий пластик — підходить для зовнішнього монтажу.
• Нержавіюча сталь — металева частина кріплення розрахована на експлуатацію в умовах навколишнього середовища.
• Компактна конструкція — допомагає організувати декілька кабелів в одну акуратну трасу.
• Універсальне застосування — підходить для телекомунікаційних, антенних та промислових конструкцій.

QJF-06-7-14 для антенно-фідерних систем

Під час монтажу базових станцій та антенних систем необхідно не тільки правильно прокласти ВЧ-кабелі, але й забезпечити їх надійну механічну фіксацію. Кабель, який вільно висить, піддається впливу власної ваги, вітрових навантажень та вібрацій. Правильно організована система кріплення допомагає підтримувати кабельну трасу та зменшує механічне навантаження на з’єднання й окремі ділянки кабелю.

QJF-06-7-14 дозволяє формувати впорядковані групи кабелів і використовувати одну точку кріплення для декількох ліній. Це особливо зручно під час прокладання кількох фідерів від антен до обладнання базової станції.

Монтаж кріплення QJF-06-7-14

Встановлення виконується безпосередньо на відповідну несучу конструкцію. Перед монтажем необхідно вибрати місце фіксації, перевірити відповідність діаметра кабелів посадковим отворам та переконатися, що конструкція здатна витримувати навантаження кабельної траси.

1. Виберіть відповідну ділянку металевої конструкції.
2. Встановіть струбцину та закріпіть її на несучому елементі.
3. Розмістіть кабелі у відповідних тримачах за діаметром.
4. Перевірте правильність розташування та відсутність надмірного тиску на оболонку кабелю.
5. Остаточно зафіксуйте кріплення та переконайтеся в надійності точки кріплення.

Кількість точок кріплення та відстань між ними слід визначати з урахуванням типу кабелю, його маси, довжини траси, способу прокладання та зовнішніх навантажень. Для вертикальних трас на високих спорудах особливо важливо дотримуватися вимог виробника кабелю та проєктної документації.

Технічні характеристики

Чому варто вибрати QJF-06-7-14

QJF-06-7-14 — практичне рішення для монтажу декількох коаксіальних і телекомунікаційних кабелів на одній несучій конструкції. Поєднання шести кабельних посадкових місць, двох діапазонів діаметрів, УФ-стійкого пластику та нержавіючої сталі робить це кріплення придатним як для зовнішніх антенних споруд, так і для промислових об’єктів.

Модель особливо зручна під час будівництва та модернізації кабельних трас, де потрібно акуратно розмістити декілька ліній зв’язку та забезпечити їх механічну фіксацію.

QJF-06-7-14 постачається поштучно. Ціна вказана за 1 шт.
