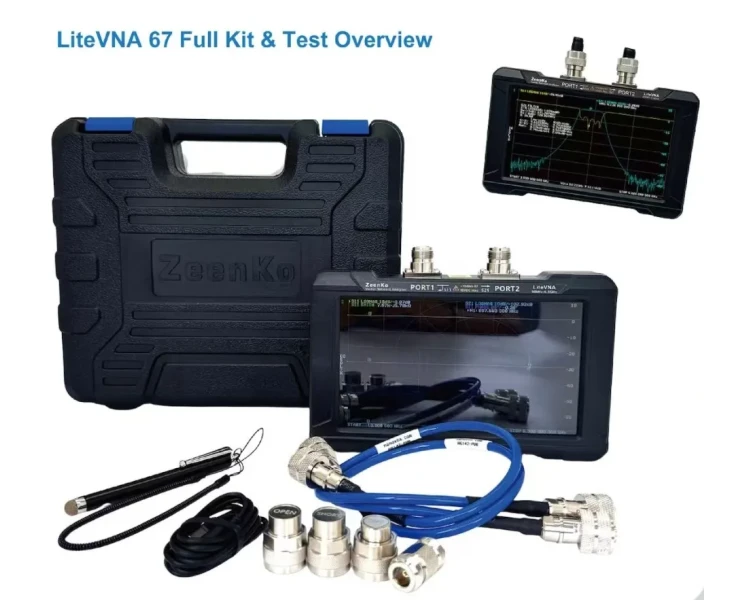

Векторний аналізатор LiteVNA 67

NanoVNA 67  – це не тільки антенний аналізатор, як багато хто його помилково називають, а пристрій, який, крім вимірювання КСВ, активної та реактивної складових імпедансу, може набагато більше.

• Вимірювання згасання в кабелі
• КСВ
• Хвильового опору кабелю (імпеданс)
• Індуктивність та ємність
• Довжини фідера
• Налаштування антен

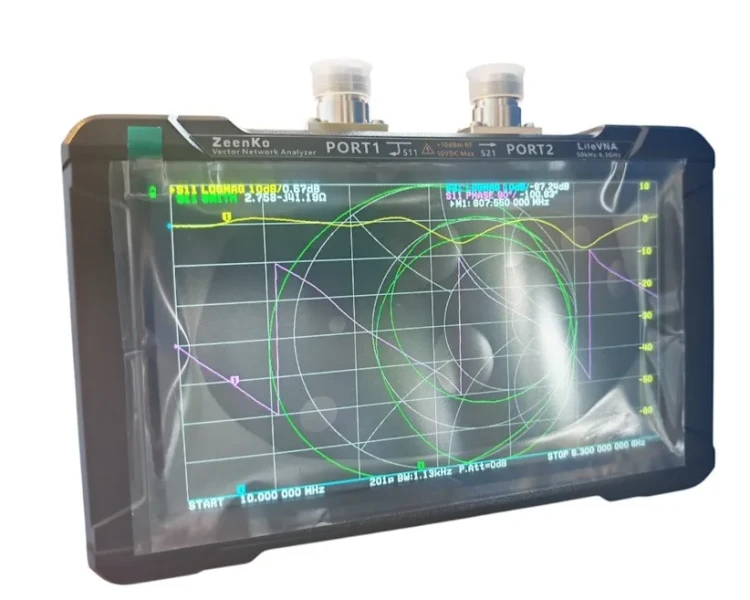

Lite VNA 67 (NanoVNA)

Векторний аналізатор електричних кіл – це прилад, який вимірює характеристики проходження сигналу через якийсь досліджуваний пристрій, а також характеристики відображення сигналу від його портів. Ці параметри називаються S-параметрами. Для двопортових пристроїв (до яких, до речі, і належить NanoVNA) характеристика відбиття від першого порту називається S11, характеристика передачі у прямому напрямку називається S21.

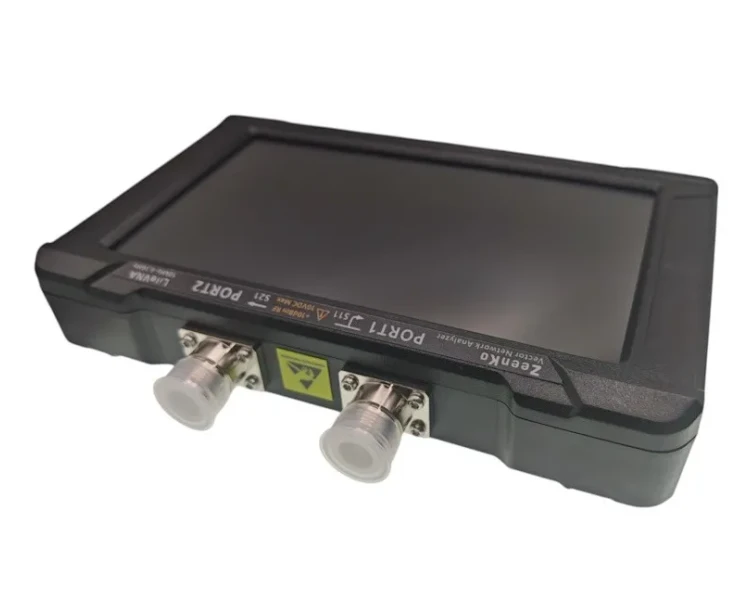

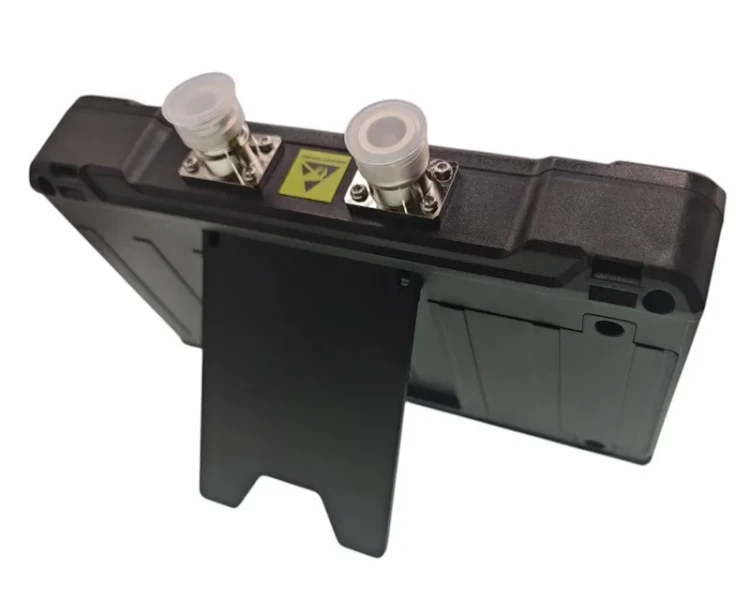

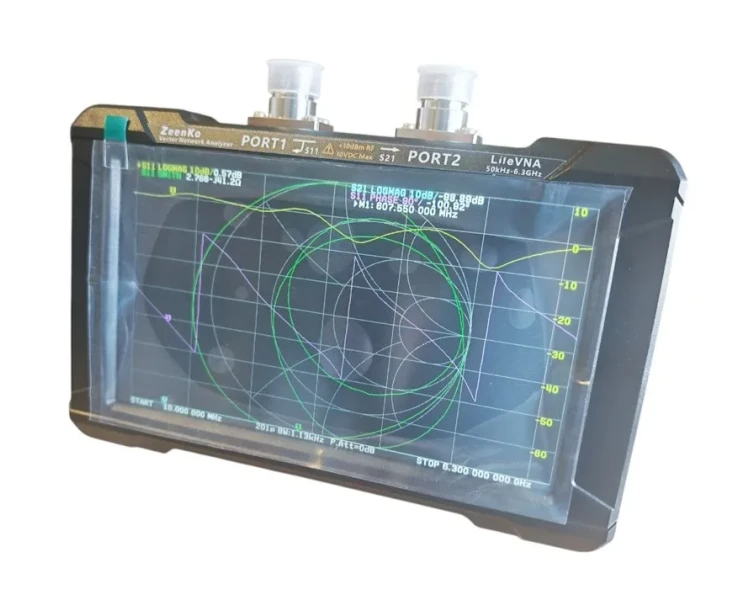

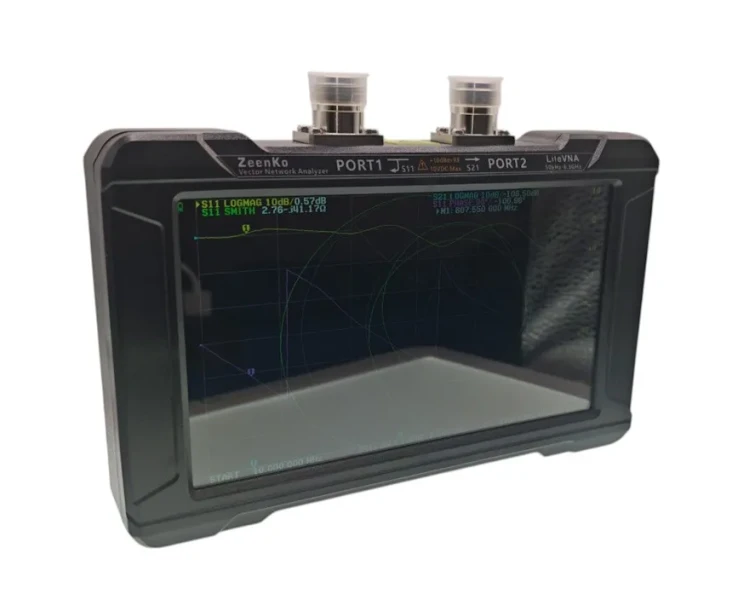

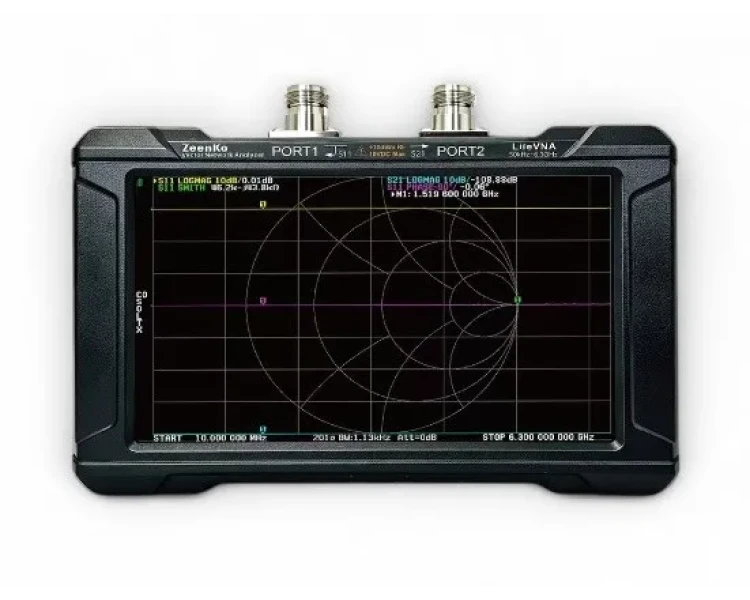

На верхній межі знаходиться джойстик, яким можна керувати приладом при використанні без комп'ютера, індикаторні світлодіоди, перемикач для увімкнення/вимкнення приладу та USB type-C, який використовується для з'єднання з комп'ютером та заряджання вбудованого акумулятора NanoVNA.

Варіанти використанняNanoVNA

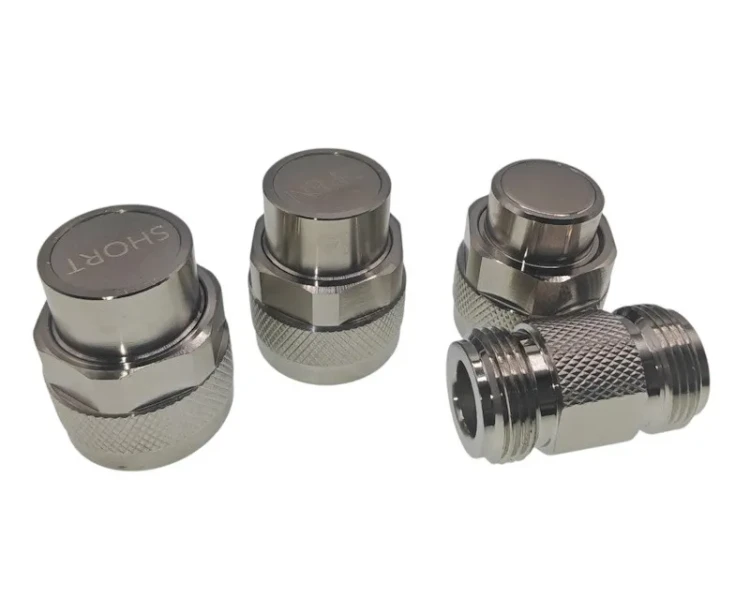

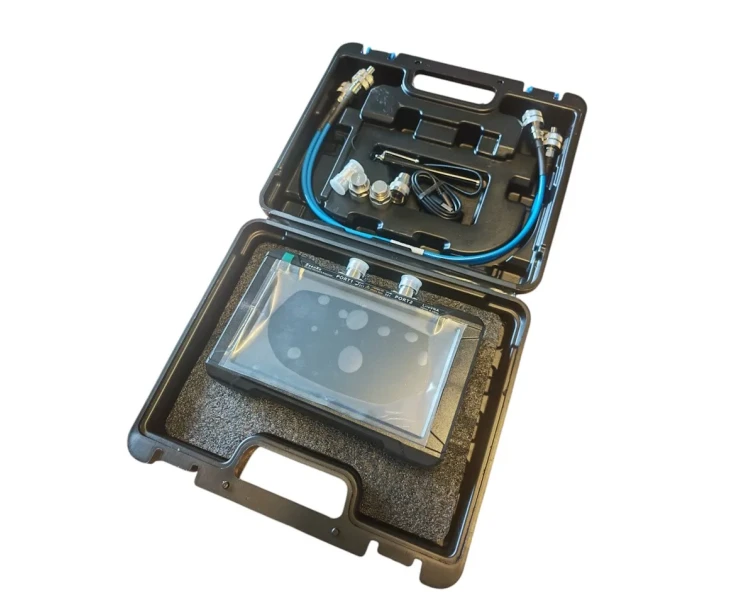

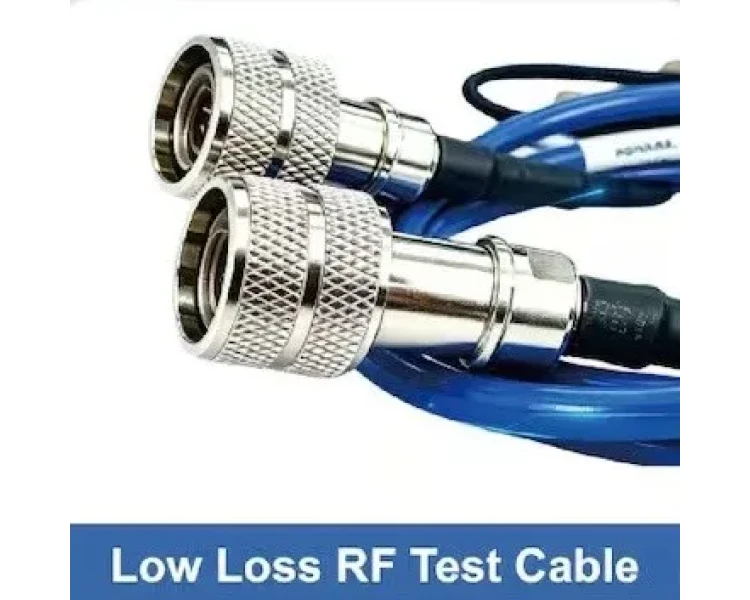

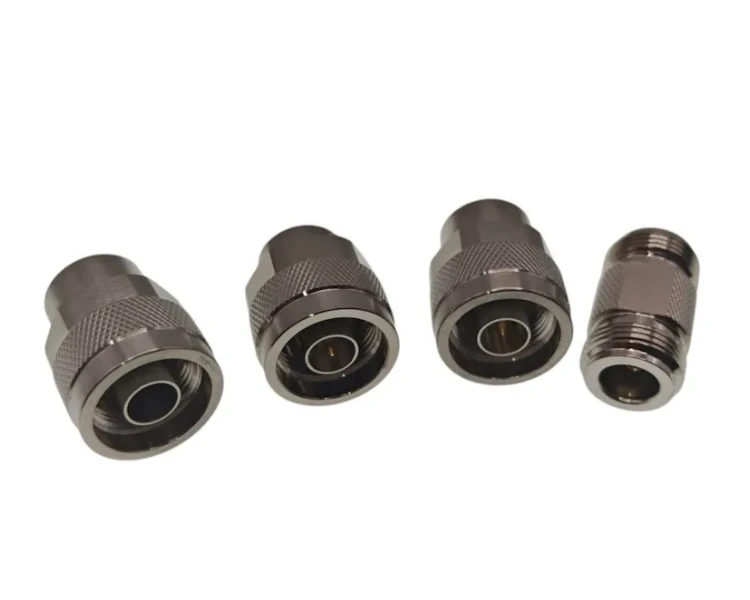

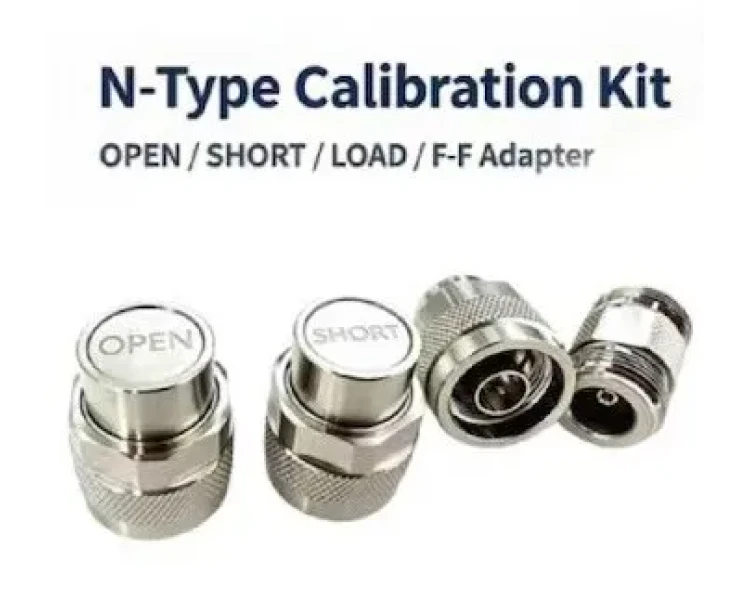

Наш NanoVNA може бути використаний у двох варіантах. Перший режим – це власне прилад з акумуляторним живленням, який можна взяти кудись для налаштування антени або іншого обладнання без прив'язки до ПК. Однак такий варіант має свої плюси і мінуси. Справді, NanoVNA повністю виправдовує свою назву з погляду розміру. Він компактний - розміром з пару коробок сірників, і може легко поміститися в кишеню сорочки. Щоправда, не варто забувати, що разом із приладом нам потрібно в кишеню покласти кабелі та набір для калібрування, але це деталі, т.к. прилад можна відкалібрувати і вдома. При цьому керуватися нашим NanoVNA може як джойстиком, так і через резистивний сенсор, який знаходиться на дисплеї. Однак з переваг приладу виникають його основні недоліки. Це невеликий екран, на якому досить складно щось розглянути, і трохи заплутане управління, яке в польових умовах хоч і дозволяє повністю управляти приладом, але все-таки, треба визнати, що це досить незручно. Ергономіка у такої крихти зовсім не на висоті. Однак, ще раз згадуємо про ціну і дивимося на життя позитивно, крім того, є другий варіант використання NanoVNA, в якому він розкривається на всі 100%, це використовувати цей прилад разом з ПК для настільних вимірювань у радіоаматорській лабораторії.

У варіанті з ПК, ви не обмежені маленьким розміром NanoVNA і можете повністю і з комфортом використовувати цей прилад, як би це був серйозний стаціонарний настільний прилад від іменитого виробника (проте пам'ятаємо про ТТХ).

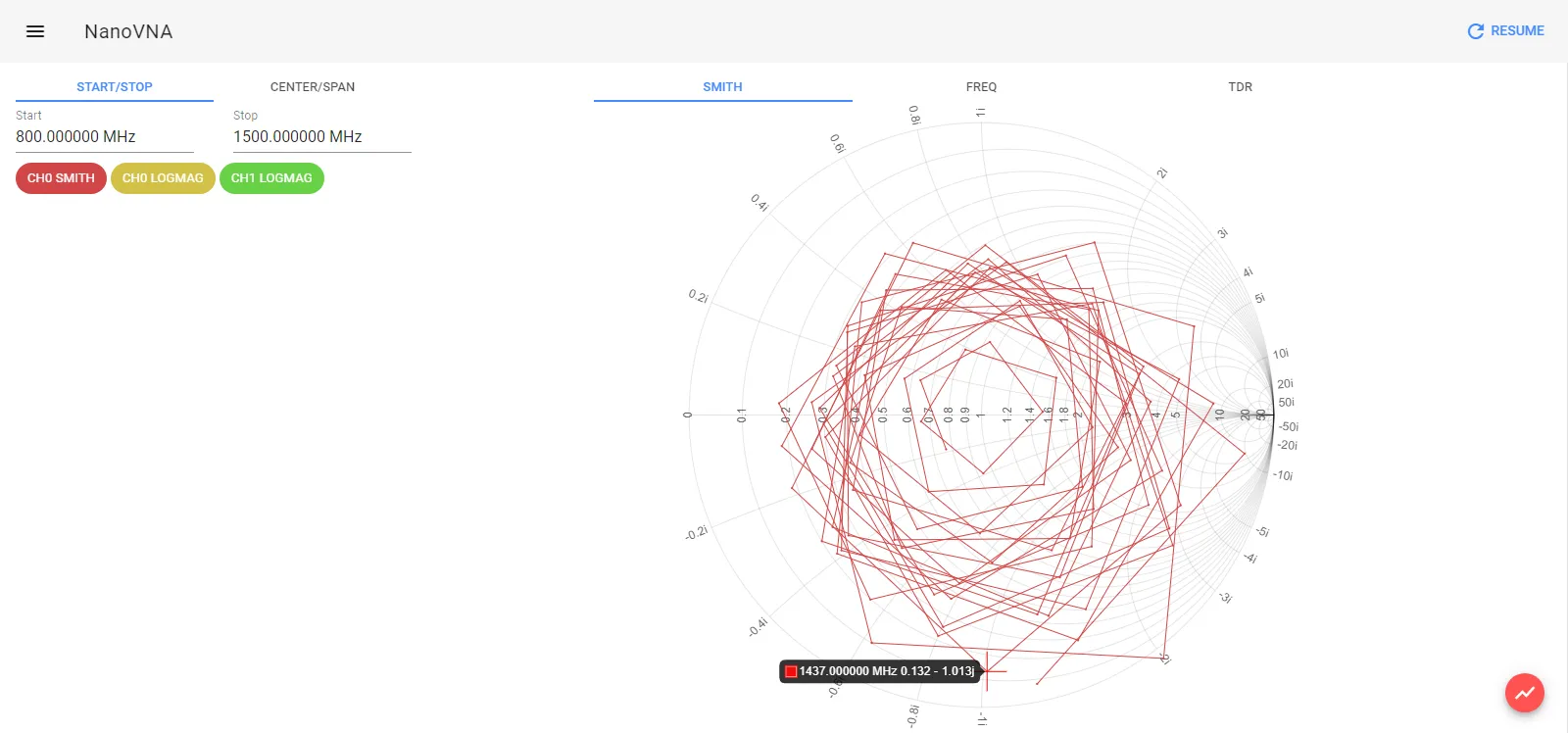

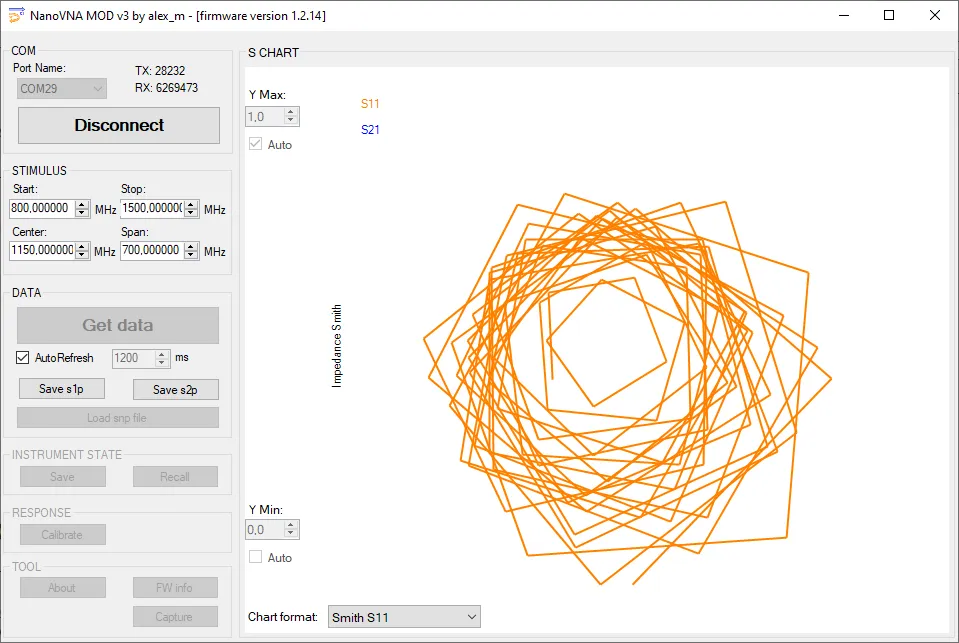

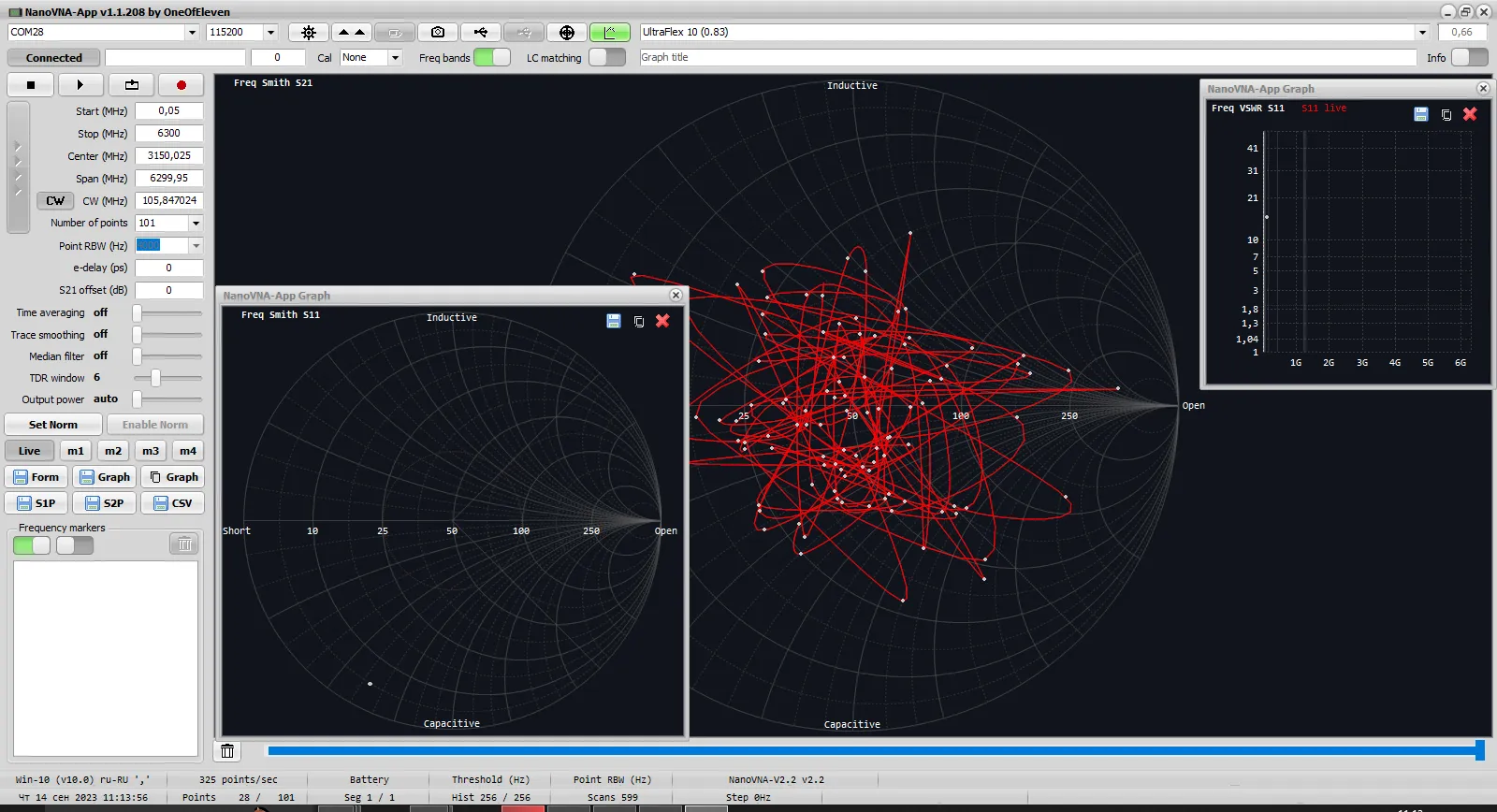

Фактично, всі сучасні прилади від того ж Rohde&Schwarz працюють під управлінням промислових ПК з використанням звичайного Windows або подібної системи. З НаноВНА ми теж можемо зробити таку річ. Прилад через USB з'єднується з ПК під керуванням Windows, встановлюється програма типу NanoVNA Saver і, вуаля, маємо відмінний функціонал і зручне управління.

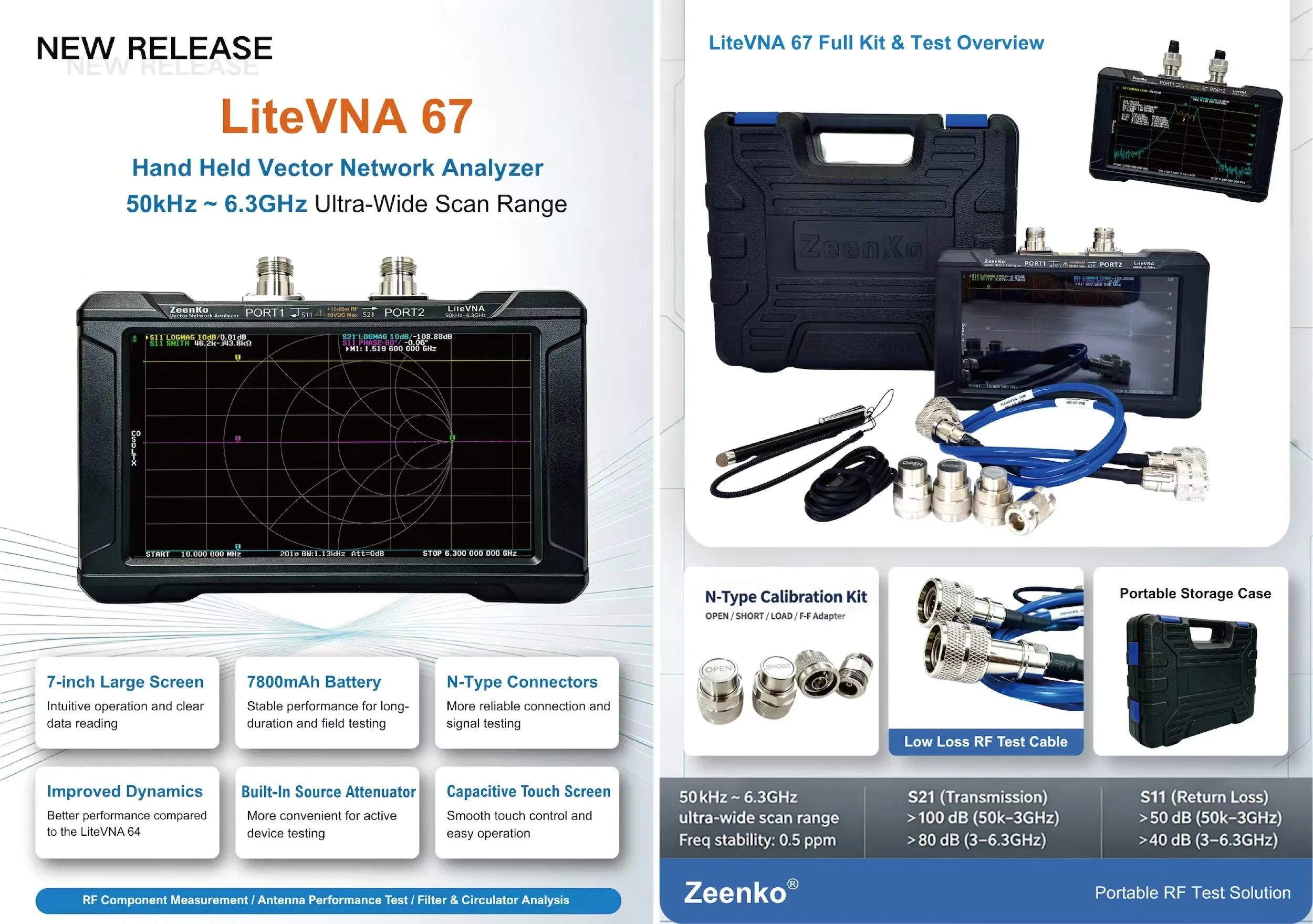

Технічні характеристики LiteVNA 67 50kHz - 6.3GHz (Original Zeenko)
