Коаксіальний кабель Kingsignal KSR400
ВЧ кабель RG8 50 Ом Kingsignal серії MIL-C-17 створювався спеціально для використання у військовому середовищі та відповідає найсуворішим стандартам. Компанія Kingsignal розпочала свою роботу у квітні 2002 року. Кабель цього виробника зарекомендував себе на світовому ринку телекомунікаційного обладнання та успішно застосовується в Україні для побудови мереж мобільного зв'язку такими операторами як Vodafone та Київстар. Володіє низьким загасанням і використовується в системах посилення мобільного зв'язку GSM 900, GSM 1800, CDMA 800, CDMA 450, LTE 4G, WiFi 2400/5800 МГц, кабельні зборки для пультів дронів.
Коаксіальний кабель KSR400 (PVC) тип RG8 — це високоякісний радіочастотний кабель, розроблений для забезпечення надійної передачі сигналів у широкому діапазоні частот. Його конструкція та матеріали забезпечують відмінні електричні характеристики та стійкість до зовнішніх впливів.
Зовнішній діаметр кабелю - 10,16 мм (PE). Кабель має обплетення з лудженою міддю із заповненням 85%. Як діелектрик використовується спінений поліетилен FPE з діаметром 7,24 мм, матеріал - алюмінієва фольга.
Коаксіальний кабель RG8 50 Ом RFS може бути використаний у широкому частотному діапазоні від 140 МГц до 6 ГГц і в температурному діапазоні від -40 С до +80 С.
Максимальний радіус вигину - 50 см.

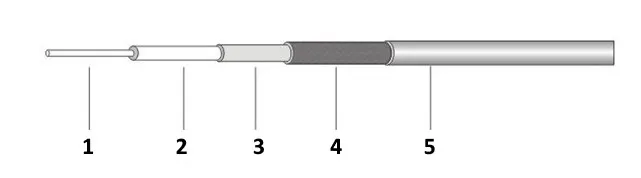

Конструкція та матеріали:
1) Внутрішній провідник: Жила з алюмінієвого проводу з мідним покриттям 2,74±0,05 мм, що забезпечує оптимальне поєднання провідності та ваги.
2) Ізоляція: Фізично спінений поліетилен (Foam PE) діаметром 7,24±0,20 мм, який забезпечує низькі втрати сигналу та стабільність характеристик.
3) Перше екранування: Самоклеюча алюмінієво-полімерна стрічка (AL/PET/AL), яка ефективно захищає від електромагнітних завад.
4) Інше екранування: Оплетення з лудженої мідної проволоки з покриттям не менше 80%, що додатково підвищує захист від зовнішніх впливів.
4) Зовнішня оболонка: Чорний полівінілхлорид (PVC) діаметром 10,10±0,30 мм, який забезпечує механічну міцність та захист від зовнішніх факторів.
- Пікова потужність: до 16 кВт
- Коефіцієнт стоячої хвилі (VSWR):
- DC~2200 МГц: ≤1,15
- 2200~2700 МГц: ≤1,25
- 3200~3900 МГц: ≤1,50
- 4100~5800 МГц: ≤1,50
Кабель намотаний на барабан довжиною 500м. Матеріал барабану - фанера. Розміри кабельного барабану: діаметр 55см, висота 42см. Вага фанерного барабана з намотаним 500м кабелем ~50кг.
Маркування крупним шрифтом і контрастним кольором нанесене на кабель KSR400 (RG8) виконане з кроком 1м. Маркування кабелю: KINGSIGNAL KSR400 RG8 50 OHM COAXIAL CABLE MMDDYY TTTT N *****M.
По типорозміру (геометричним розмірам кожного слою) кабель аналогічний LMR400, MRC400, SLL-400, WL400, RG8/U, TZC 500 32. Це дозволяє використовувати одні і тіж конектори на кабелі одного типорозміру.
| Item | Material | Diameter(mm) |
|---|---|---|
| 1. Inner Conductor | Copper Clad Aluminum | 2.74 |
| 2. Dielectric | Physical Foam Polyethylene | 7.24 |
| 3. Outer Conductor | Bonded Aluminum Foil + Tinned Copper Braid | Nom.8.1 |
| 4. Jacket | Polyethylene | 10.16 |
Electrical Characteristics
| Capacitance(pF/m) | 78.4 |
| Impedance(ohm) | 50 |
| Velocity of Propagation(%) | 85 |
| Inner Conductor DC Resistance(ohm/m) | 4.91 |
| Outer Conductor DC Resistance(ohm/m) | 5.41 |
| Jacket Voltage Withstanding(Vrms) | 8000 |
| Peak Power(KW) | 16 |
| Shielding Effectiveness(>dB) | 90 |
Mechanical and Environmental Characteristics
| Operating Temp(℃) | -40 to +80 |
| Bending Radius (mm) | 51 |
| ROHS | Compliant |
Attenuation and Avg. Power(20℃)
| Frequency(MHz) | Attenuation(dB/100m) | Avg. Power(KW) |
|---|---|---|
| 30 | 2.2 | 2.91 |
| 50 | 2.9 | 2.21 |
| 150 | 5.0 | 1.28 |
| 220 | 6.1 | 1.05 |
| 450 | 8.9 | 0.72 |
| 900 | 12.8 | 0.50 |
| 1500 | 16.8 | 0.38 |
| 1800 | 18.6 | 0.34 |
| 2000 | 19.6 | 0.33 |
| 2500 |
22.2 |
0.29 |
| 5800 | 35.5 | 0.18 |
