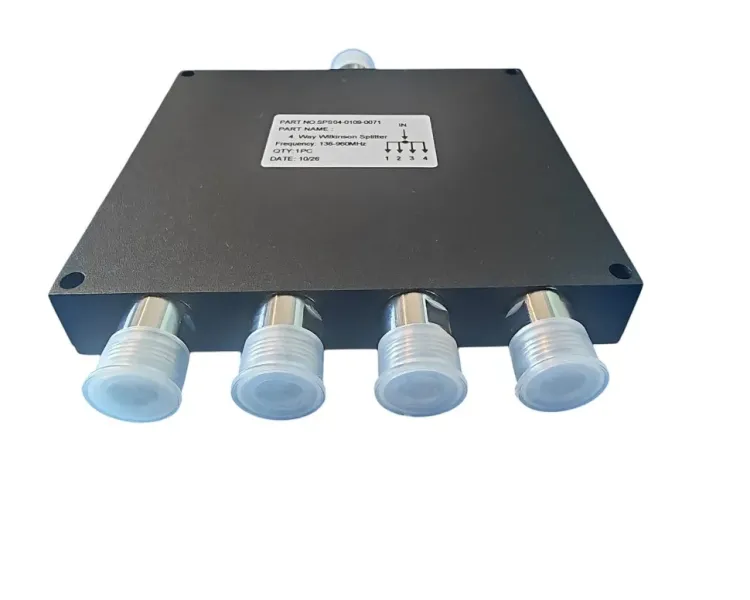

Дільник потужності 4-портовий Wilkinson 4-Way 136–960 МГц, N-female, 80 Вт
4-канальний дільник потужності Wilkinson призначений для рівномірного розподілу радіочастотного сигналу в діапазоні 136–960 МГц між чотирма виходами з мінімальними втратами та високою розв'язкою між портами. Пристрій широко застосовується у системах мобільного зв'язку, репітерах, мережах PMR, TETRA, радіозв'язку, вимірювальних комплексах та інших ВЧ-системах.
Завдяки конструкції за схемою Wilkinson дільник забезпечує стабільні електричні характеристики, низький коефіцієнт стоячої хвилі (КСВ), малі втрати і хорошу ізоляцію між виходами. Міцний герметичний алюмінієвий корпус зі ступенем захисту IP65 дозволяє використовувати пристрій як усередині приміщень, так і на відкритому повітрі.
Всі порти оснащені високоякісними роз'ємами N Female з хвильовим опором 50 Ом, що забезпечує сумісність з більшістю професійного радіочастотного обладнання.
Переваги
- Робочий діапазон частот 136–960 МГц.
- Рівномірний поділ сигналу на 4 виходи.
- Висока розв'язка між вихідними портами.
- Низькі втрати.
- КСВ не більше 1,3.
- Максимальна потужність 80 Вт.
- Міцний алюмінієвий корпус.
- Ступінь захисту IP65.
- Підходить для зовнішньої установки.
Номер виробу: S.PS04-0109-0071
Діапазон частот: 136–960 МГц
Роз'єми: N Female (гніздо)
Максимальна потужність: 80 Вт
Технічні характеристики
| Параметр | Значення |
|---|---|
| Діапазон частот | 136–960 МГц |
| Втрати на поділ | 6 дБ |
| Втрати, що вносяться | ≤1,2 дБ |
| Максимальний КСВН (VSWR) | ≤1,3 |
| Розв'язка між портами | ≥18 дБ |
| Середня допустима потужність | 80 Вт |
| Хвильовий опір | 50 Ом |
| Тип ВЧ-роз'єму | N Female (гніздо) |
| Робоча температура | від −40 до +80 °C |
| Ступінь захисту / застосування | Для внутрішньої та зовнішньої установки, IP65 |
Упаковка
| Параметр | Значення |
|---|---|
| Габарити виробу | 149,5 × 129 × 21 мм |
| Маса | 0,5 ± 0,02 кг |
| Розмір упаковки | 180 × 140 × 30 мм |

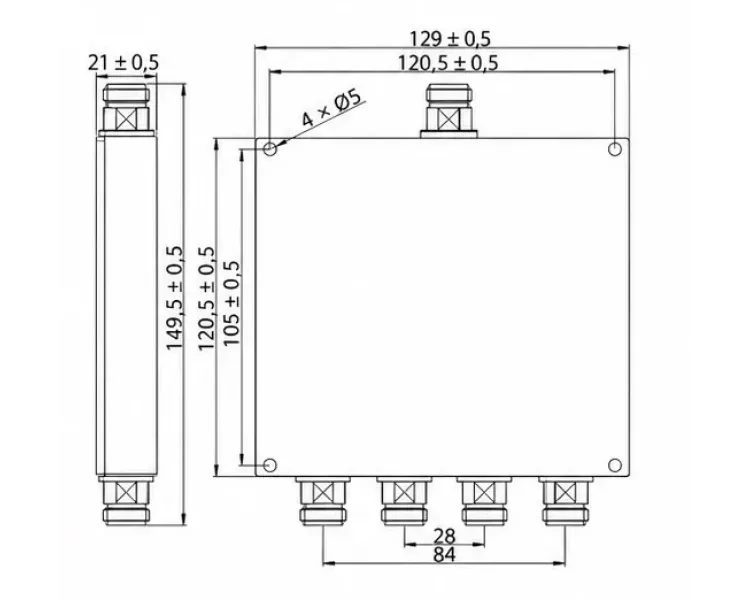

Креслення та розміри
| Розмір | Значення |
|---|---|
| Висота корпусу | 149,5±0,5 мм |
| Ширина корпусу | 129±0,5 мм |
| Відстань між отворами для кріплення (горизонтально) | 120,5±0,5 мм |
| Відстань між отворами для кріплення (вертикально) | 105±0,5 мм |
| Міжцентрова відстань між роз'ємами | 28 мм |
| Спільна відстань між крайніми роз'ємами | 84 мм |
| Товщина корпусу | 21±0,5 мм |
| Кріпильні отвори | 4 отвори Ø5 мм |
