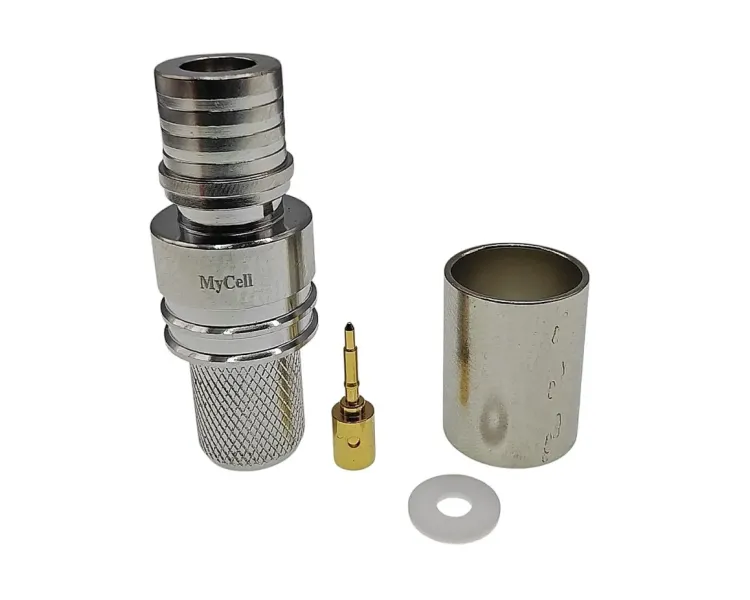

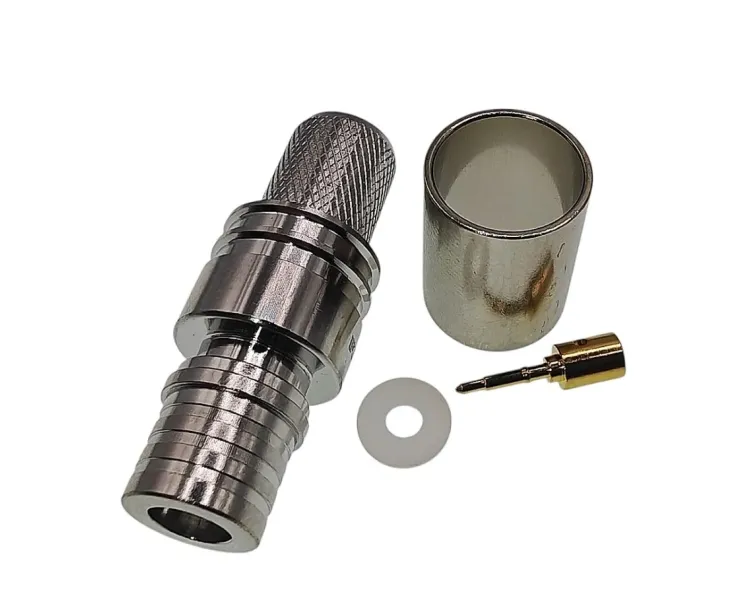

QMA-male RG-8 MyCell

QMA-male конектор для кабелю RG8 - RG8QMAM MyCell Gold Plating

QMA-male конектор для кабелю RG8 — це роз’єм стандартного типу QMA (чоловічий), призначений для надійного з’єднання високочастотних коаксіальних кабелів RG8, LMR400, RG213 та аналогів.

Високочастотний коаксіальний роз’єм із швидкознімним механізмом Snap-Lock (Quick Lock), призначений для монтажу на кабелі RG8, RG213, LMR400, 7D-FB та їх аналоги. На відміну від SMA-роз’ємів, QMA не потребує закручування і забезпечує швидке та надійне підключення одним рухом.

Interface Per: MIL-STD-348, IEC 60169-15. Тип кабелю: RG8.

• Спосіб монтажу на зовнішню оболонку та оплетення кабелю — обтискна втулка
• Спосіб з’єднання з відповідним роз’ємом — Snap-Lock
• Корпус: латунь, нікелювання
• Центральний провідник: фосфориста бронза, позолота Gold Plating 0.03um
• Обтискний наконечник: м’яка мідь, нікелювання
• Матеріал діелектрика — ПТФЕ
• Хвильовий опір 50 Ом
• Діапазон робочих частот 0 - 6 ГГц
• Коефіцієнт стоячої хвилі (КСХ): ≤1.15 @ 900 МГц， ≤1.2 @ 1800 МГц， ≤1.25 @ 3000 МГц， ≤1.5 @ 6000 МГц
• Внесені втрати: ≤0.05 dB @ 900 МГц， ≤0.05 dB @ 1800 МГц， ≤0.05 dB @ 3000 МГц， ≤0.1 dB @ 6 МГц
• Діелектрична витримувана напруга 1000V Min
• Номінальна напруга: макс. 500 В
• Температурний діапазон від -55 °C до 85 °C

Застосування

• LTE / 4G / 5G системах
• Wi-Fi та WISP мережах
• антенних комплексах
• підсилювачах мобільного зв’язку
• вимірювальному обладнанні
• радіозв’язку
• телекомунікаційних та промислових RF-системах.
