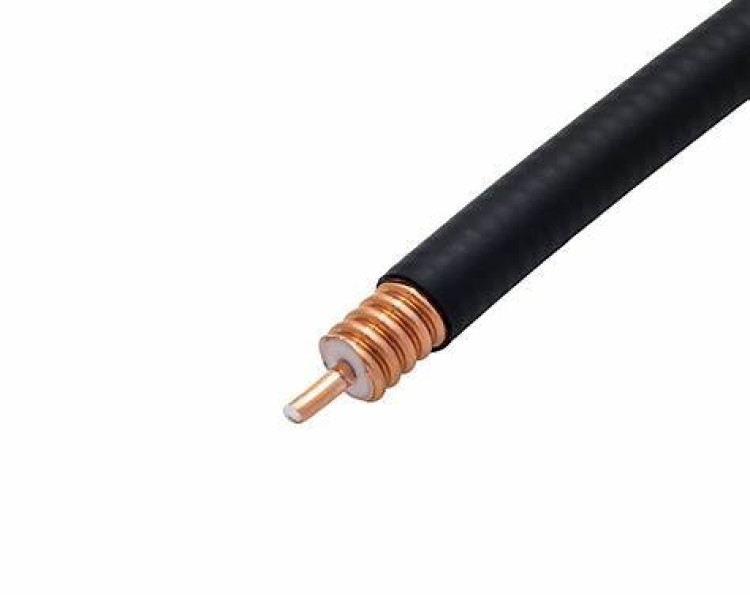

Коаксіальний кабель 1/2" 50 Ом Super Flexible MyCell

1/2" Super Flexible MyCell — гнучкий фідерний коаксіальний кабель з хвильовим опором 50 Ом, призначений для передачі радіочастотних сигналів у базових станціях, системах мобільного зв'язку, внутрішньому покритті, радіомовленні та інших ВЧ-системах.

Кабель має спірально-гофрований зовнішній мідний провідник, який забезпечує високу механічну гнучкість, ефективне екранування та низький рівень втрат. Конструкція Super Flexible дозволяє використовувати кабель там, де звичайний жорсткий фідерний кабель складно змонтувати.

За даними специфікації MyCell, кабель розрахований на роботу в широкому частотному діапазоні до 5,8 ГГц із заявленою частотою відсічення 12 ГГц.

Основні переваги

• Хвильовий опір 50 Ом — стандарт для більшості професійних ВЧ-систем.
• Гнучка конструкція — зручна для монтажу в обмеженому просторі.
• Гофрований мідний зовнішній провідник забезпечує ефективне екранування.
• Низькі втрати для фідерного кабелю великого діаметра.
• Низький PIM — третій порядок інтермодуляції ≤ −160 dBc при 20 Вт.
• Підходить для систем мобільного та радіозв'язку, базових станцій і розподілених антенних систем.
• Можливість використання оболонки PE або LSZH залежно від виконання.

Конструкція кабелю

Механічні характеристики

Гнучкість кабелю є однією з його ключових переваг: мінімальний радіус одноразового згинання становить 15 мм, а для повторних згинань — 30 мм.

Електричні характеристики

Електричні параметри відповідають даним специфікації, включно з хвильовим опором 50 Ом, КСХН до 1,30 у діапазоні 3–6 ГГц та низьким рівнем інтермодуляційних спотворень.

Затухання сигналу

Однією з головних характеристик фідерного кабелю є загасання. Чим менше загасання, тим менші втрати потужності під час передачі сигналу між радіообладнанням та антеною.

Згідно зі специфікацією виробника, наведені значення затухання можуть мати відхилення до 5%.

Де використовується кабель 1/2" Super Flexible

Завдяки поєднанню гнучкості, низьких втрат і стабільних ВЧ-характеристик кабель може застосовуватися в різних радіочастотних системах:

• базові станції мобільного зв'язку;
• системи внутрішнього покриття та розподілу сигналу;
• антенні системи 2G, 3G, 4G та інших радіосистем;
• радіомовне обладнання;
• професійні системи радіозв'язку;
• підключення антен до ВЧ-обладнання;
• мобільні та стаціонарні системи передачі радіочастотного сигналу.

Виробник прямо вказує застосування кабелю для indoor distribution, RF broadcasting, базових станцій, бездротових стільникових систем, мобільної передачі та інших сфер радіочастотної передачі.

Чому варто вибрати Super Flexible 1/2"

1/2" Super Flexible MyCell — практичний варіант для ВЧ-трактів, де необхідно одночасно забезпечити низькі втрати сигналу та зручність монтажу. На відміну від більш жорстких фідерних кабелів, гнучка конструкція полегшує прокладання кабелю біля антенного обладнання, у шафах, кабельних трасах та інших місцях із обмеженим простором.

Для монтажу кабелю необхідно використовувати відповідні ВЧ-конектори під кабель 1/2". Правильний вибір конектора та якість монтажу безпосередньо впливають на КСХН, втрати та надійність усього ВЧ-тракту.

Технічні характеристики — коротко

Висновок

Коаксіальний кабель 1/2" 50 Ом Super Flexible MyCell — це гнучкий фідерний кабель для професійних радіочастотних систем. Він поєднує 50-омний тракт, гофровану мідну оболонку, низький рівень PIM та можливість роботи на частотах до 5,8 ГГц за наведеними у специфікації характеристиками. Кабель особливо зручний там, де потрібне компактне та гнучке підключення антенного обладнання.
