Коаксіальний кабель RG-174 — 50 Ом PVC 2,8 мм

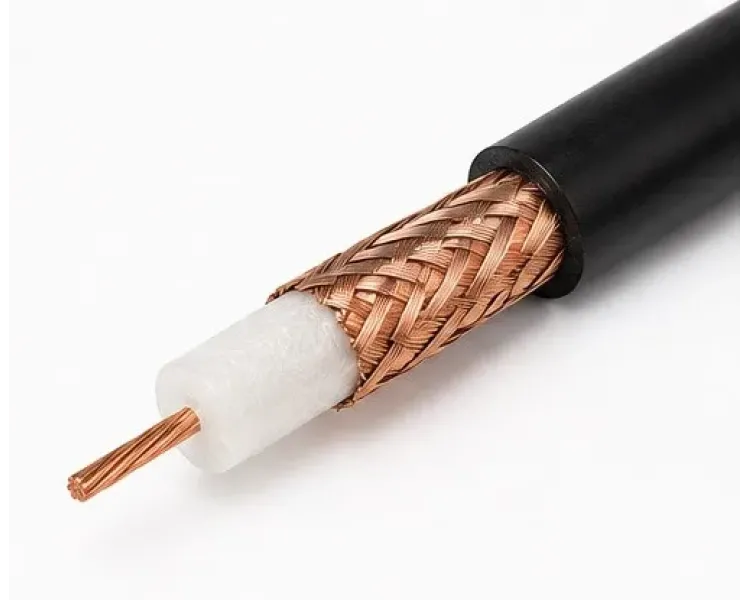

RG-174 — малогабаритний гнучкий коаксіальний кабель з хвильовим опором 50 Ом, призначений для передачі високочастотних сигналів у радіочастотних, телекомунікаційних та електронних системах. Кабель має центральний провідник із багатодротяної міді, поліетиленову ізоляцію, мідне обплетення та зовнішню оболонку з ПВХ.

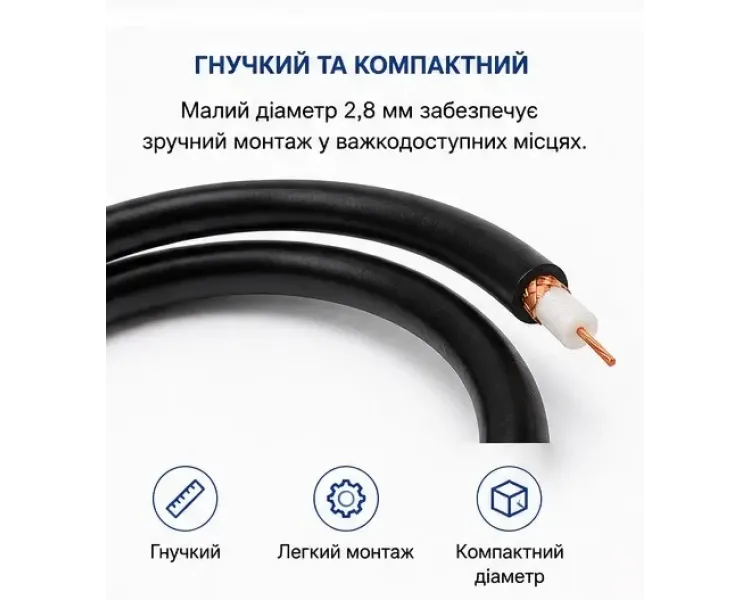

Завдяки невеликому зовнішньому діаметру 2,8 мм і мінімальному радіусу вигину близько 14 мм RG-174 зручно використовувати там, де важливі компактність, гнучкість та можливість прокладання кабелю в обмеженому просторі.

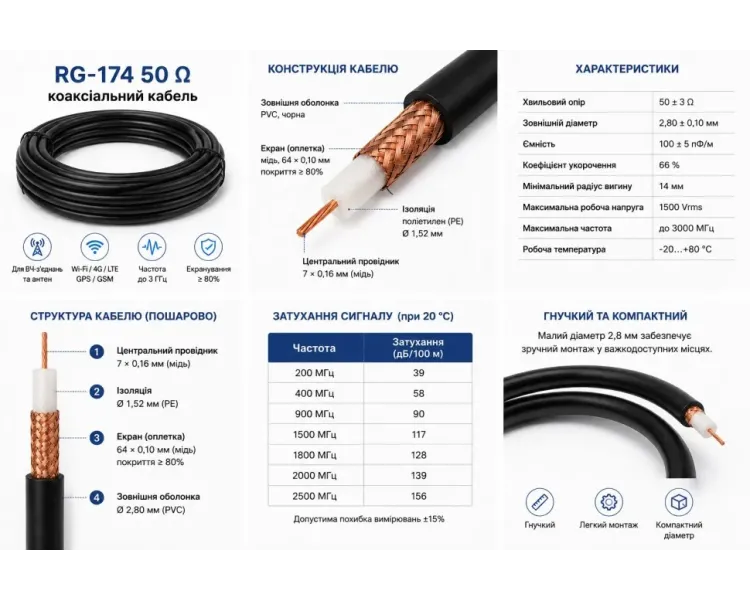

Основні характеристики RG-174

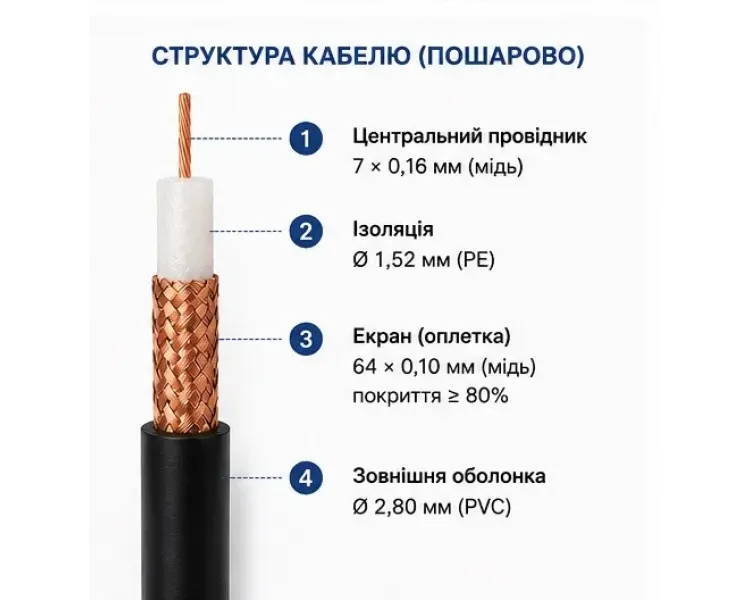

Конструкція коаксіального кабелю RG-174

Кабель RG-174 складається з декількох функціональних шарів, кожен з яких відповідає за стабільність передачі ВЧ-сигналу та механічний захист.

Затухання сигналу RG-174

RG-174 належить до тонких коаксіальних кабелів, тому його основна перевага — компактність, а не мінімальні втрати. Зі збільшенням частоти затухання зростає, що особливо важливо враховувати при використанні кабелю на частотах 1–3 ГГц.

Зазначені значення наведені для температури 20 °C з допустимим відхиленням до 15% відповідно до технічних даних виробника.

Де використовується RG-174

Завдяки діаметру всього близько 2,8 мм кабель зручно застосовувати для внутрішніх ВЧ-з'єднань та монтажу компактного обладнання. Типові сфери застосування:

• підключення антен до радіомодулів;
• Wi-Fi та бездротові комунікаційні пристрої;
• GPS/GNSS обладнання;
• GSM/3G/4G радіочастотні тракти;
• радіомодулі та телекомунікаційне обладнання;
• внутрішні з'єднання ВЧ-пристроїв;
• виготовлення пігтейлів та коротких ВЧ-перемичок;
• з'єднання з роз'ємами SMA, RP-SMA, N, BNC, TNC, MCX та іншими 50-омними ВЧ-конекторами.

Переваги кабелю RG-174

• Хвильовий опір 50 Ом — стандарт для більшості ВЧ та радіочастотних систем.
• Малий діаметр 2,8 мм — зручно використовувати в компактному обладнанні.
• Гнучка конструкція — багатодротяний центральний провідник полегшує монтаж.
• Мідне екранування — обплетення має коефіцієнт покриття не менше 80%.
• Широкий частотний діапазон — технічні характеристики вказані до 3 ГГц.
• PVC-оболонка забезпечує механічний захист внутрішніх елементів кабелю.

На що звернути увагу при виборі RG-174

RG-174 оптимальний для коротких ВЧ-з'єднань, де важливі невеликий розмір і гнучкість. Для довгих ліній передачі на високих частотах доцільно використовувати коаксіальні кабелі більшого діаметра з меншим затуханням.

Особливо це актуально для частот вище 1 ГГц: згідно з технічними даними, затухання RG-174 становить близько 117 дБ/100 м на 1,5 ГГц і 156 дБ/100 м на 2,5 ГГц.

RG-174 — компактний 50-омний кабель для ВЧ-з'єднань

Коаксіальний кабель RG-174 50 Ом — практичне рішення для монтажу радіочастотних пристроїв, антенних систем, пігтейлів та внутрішніх ВЧ-з'єднань. Його головними перевагами є малий діаметр, гнучкість, мідний центральний провідник і мідне екранування.

Технічні параметри кабелю відповідають конструкції RG-174 з орієнтацією на стандарт MIL-C-17.

Важливо: при виборі довжини RG-174 для високочастотних систем необхідно враховувати втрати кабелю. Чим довша лінія та чим вища робоча частота, тим більшим буде загальне затухання сигналу.
