N-male RG-8 MyCell

N-male коннектор для кабеля RG8 - RG8NM MyCell

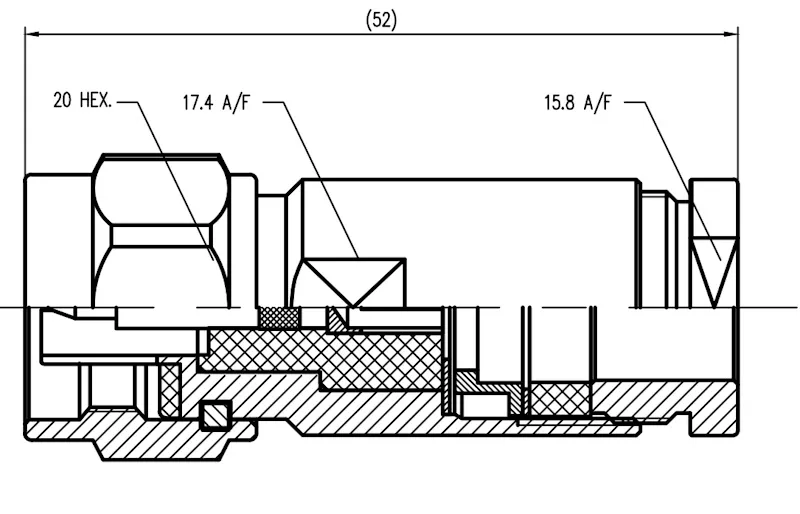

N-male коннектор для кабеля RG8 — это разъём стандартного типа N (мужской), предназначенный для надёжного соединения высокочастотных коаксиальных кабелей RG-8, RG-213, LMR-400 и аналогичных по диаметру (≈10,3 мм).

Интерфейс: MIL-STD-348, IEC 61169-16. Тип кабеля: RG8.

• Способ монтажа на внешнюю оболочку и оплетку кабеля - обжимная втулка
• Способ соединения с ответным разъемом - резьбовое соединение (резьба внутри)
• Корпус: латунь, тройное покрытие сплавом 3 мкм.
• Центральный проводник: латунь, позолота 0,03 мкм
• Шайба: латунь, тройное покрытие сплавом 3 мкм
• Прокладка: силиконовый каучук, цвет красный
• Другие материалы: латунь, тройное покрытие сплавом 3 мкм
• Материал диэлектрика- ПТФЭ
• Волновое сопротивление 50 Ом
• Диапазон рабочих частот 0 - 6 ГГЦ
• Коэффициент Стоячей Волны (КСВ): ≤ 1,35
• Выдерживаемое напряжение диэлектрика: мин. 2500 В
• Номинальное напряжение: макс. 1000 В
• Температурный диапазон от -55 ° C до 85 ° C

Марка совместимого кабеля - TZC 500 32, 213CRT7 LOW LOSS EUPEN, WCX400, 7810A BELDEN, 9913 BELDEN, 9913F BELDEN, 9914 BELDEN, C2FCP, C2FP, HPF 400, LMR-400, SPEEDFOAM 400.

Для монтажа, разъем N Male RG8 не требуется какого либо специального инструмента, кроме как ножа, кусачки та гайковых ключей . Зажимается разъем при помощи обычных гаечных ключей 18 и 16.
