N-male для RG-8 MyCell NP-8 обжим

N-male коннектор MyCell NP-8 для кабеля RG8 / LMR400 под обжим

Разъем ВЧ N-male для кабеля RG8 (обжим) - высокочастотный прямой резьбовой разъем, который широко применяется для построения сетей усиления мобильной связи и системах передачи данных.

N вилка на кабель RG-8.

Марка совместимого кабеля - RG8,TZC 500 32, LMR-400, 213CRT7 LOW LOSS EUPEN, WCX400, 7810A BELDEN, 9913 BELDEN, 9913F BELDEN, 9914 BELDEN, C2FCP, C2FP, HPF 400, SPEEDFOAM 400.

Interface Per: MIL-STD-348, IEC 60169-16 Cable Type: RG8

Material & Finishing:

1. Center condutor: Phosphor bronze, Gold Plating

2. Insulators: PTFE

3. Body : Brass, Ternary alloy Plating

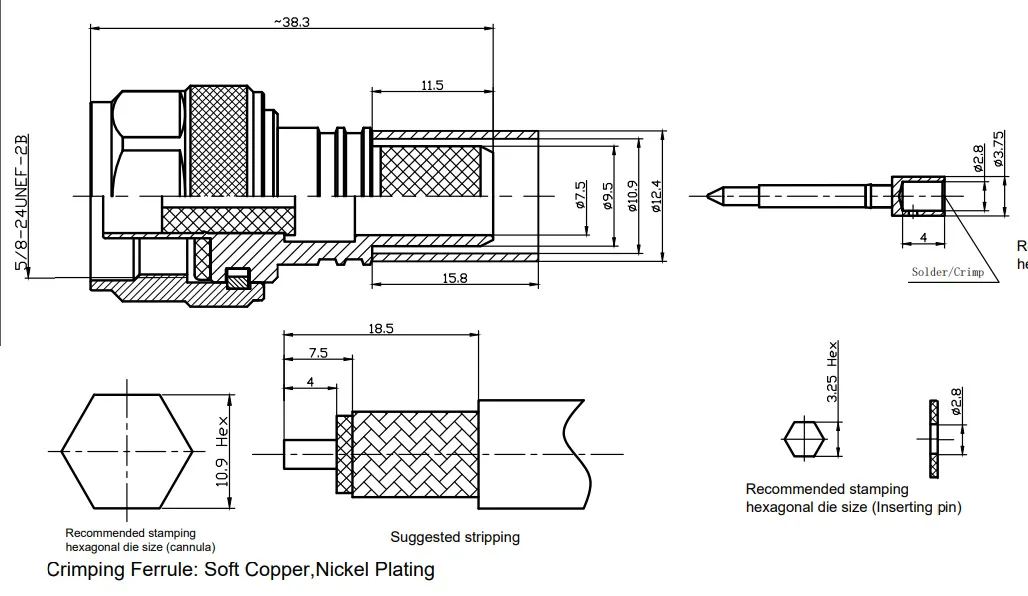

4. Crimping Ferrule: Soft Copper, Nickel Plating

lectrical Data:

1. Impedance: 50 Ohms

2. Frequency: 0~6 GHz

3. VSWR:

• ≤1.2 @ 900 Мгц
• ≤1.25 @ 1800 Мгц
•  ≤1.35 @ 3000 Мгц
• ≤1.6 @ 6000 Мгц

 4. Insertion loss:

• ≤0.05dB @ 900 Мгц
• ≤0.05dB @ 1800 Мгц
• ≤0.05dB @ 3000 Мгц
• ≤0.1dB @ 6000 Мгц

5. Dielectric Withstanding voltage: 1000V Min

6. Voltage Rating : 500V Ma
