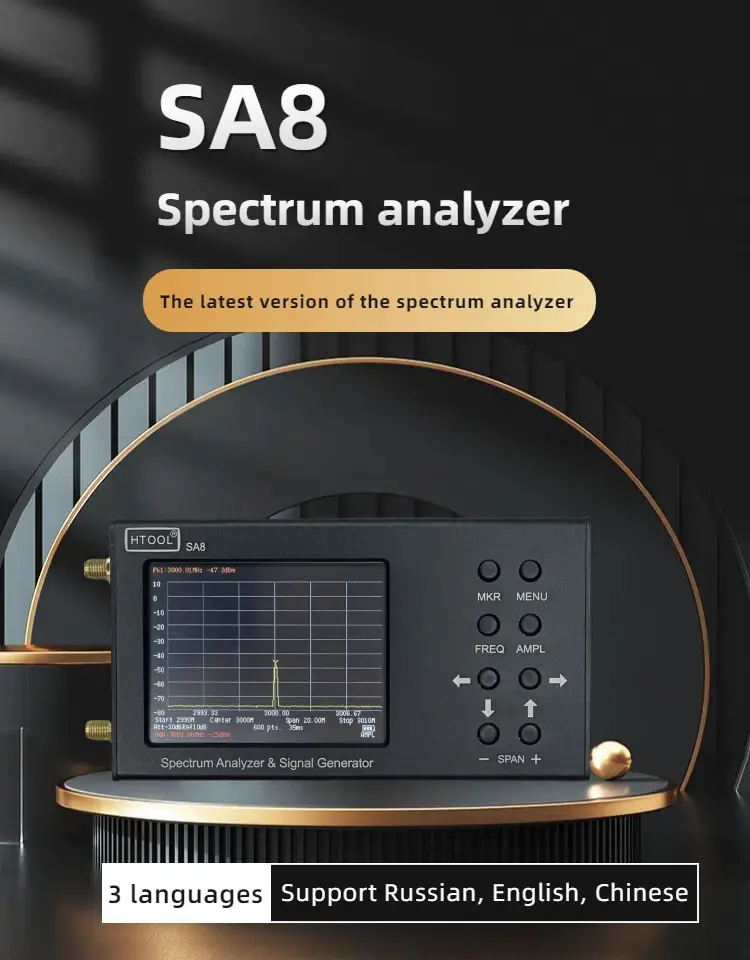

Широкополосный анализатор сигнала с трекинг-генератором SA8-TG
SA8-TG– это портативный панорамный анализатор спектра со встроенным генератором сигнала, предназначен для отображения спектров сигналов в диапазоне частот от 35 до 6200 МГц. Прибор позволяет определить амплитуду и частоту спектральных компонент, входящих в состав сигнала.
Важной особенностью устройства является наличие дополнительной функции генератора сигнала, который позволяет производить замеры АЧХ пассивных или активных устройств, например, фильтров или усилителей. Программное обеспечение устройства позволяет измерять КСВ и модуль обратных потерь. Для этого необходимы внешний направленный ответвитель и комплект калибровочных мер.
HTOOL-SA8 — это универсальный анализатор спектра и генератор сигналов, предназначенный для широкого спектра приложений, включая Wi-Fi, 2G, 3G, 4G, LTE, CDMA, DCS, GSM, GPRS, GLONASS и другие. Он имеет диапазон частот 35-6200 МГц и поддерживает вторичную разработку, постоянные обновления системы, а также многоязычный интерфейс (китайский, русский, английский). Это устройство идеально подходит для КХ-анализа, пусконаладочных работ, ремонтных работ на месте и является ценным инструментом для ремонтных мастерских и радиолюбителей.
- Команды SCPI: Поддержка команд SCPI для дистанционного управления и автоматизации.
- S-настройки: Поддержка S-настройки для детального анализа сети.
- Динамический диапазон: Улучшенный динамический диапазон для получения более точных значений на разных уровнях опорной амплитуды.
- Сканирование сигнала: Улучшенные результаты сканирования сигнала с уменьшением количества ошибок.
- Вторичная разработка: Устройство поддерживает вторичную разработку, позволяющую создавать пользовательские программы и функции.
- Обновление микропрограммы: Поддержка обновления микропрограммы для обеспечения актуальности устройства с новейшими функциями и улучшениями.
В следующей таблице приведены технические характеристики анализатора спектра и генератора сигналов HTOOL-SA8:
| Parameter Name | Value |
|---|---|
| Displayed frequency range | 35-6200 MHz |
| Measured frequency range | 35-4500 MHz |
| Dynamic range | for 35-3000 MHz band: 75 dB |
| for 3000-4500 MHz band: 70 dB | |
| Maximum bandwidth | 6165 MHz |
| IF bandwidth (fixed) | 200 kHz |
| Sweep speed with span of more than 100 MHz | 700 MHz/s |
| Sweep time of 100 MHz span | < 0.25 s |
| Detectable signal duration at 10 MHz scan span | 20 ms |
| Noise floor | в band up to 3000 MHz: < -100 dBm |
| in the band 3000-4500 MHz: < -95 dBm | |
| in the band 4500-6200 MHz: < -90 dBm | |
| Input impedance | 50 Ohm |
| SWR in the operating frequency range | < 1.5 |
| Internal attenuator | 0-30 dB |
| до 10 dB: 2 dB | |
| от 10 до 20 dB: 5 dB | |
| Frequency range of built-in tracking generator | 35-6200 MHz |
| Tracking generator output power | -15...-25 dBm |
| Accuracy of display of signal within dynamic range | 2 dB |
| Maximum input power | при 0 dB аттенуатор: +10 dBm |
| with attenuator > 20 dB: +20 dBm | |
| >td >+10 dBm | |
| Maximum RF input DC voltage | 25 V |
| Maximum supply current | when running on battery: 450 mA |
| when running on USB: 500 mA | |
| Battery capacity | 3000 mAh |
| Continuous operation time from accumulator | 4h |
| Battery charging time | ~2 ч |
| Dimensions | 155 × 81 × 27 mm |
| Weight | 0.49 кг |
