Векторный анализатор LiteVNA 67

NanoVNA 67 – это не только антенный анализатор, как многие его по ошибке называют, а устройство, которое, кроме измерения КСВ, активной и реактивной составляющих импеданса, может гораздо больше.

• Измерения затухания в кабеле
• КСВ
• Волнового сопротивления кабеля (импеданс)
• Индуктивность и емкость
• Длины фидера
• Настройка антенн

Lite VNA 67 (NanoVNA)

Векторный анализатор электрических цепей – это прибор, который измеряет характеристики прохождения сигнала через некое исследуемое устройство, а также характеристики отражения сигнала от его портов. Эти характеристики называются S-параметрами. Для двухпортовых устройств (к которым, кстати, и относится NanoVNA) характеристика отражения от первого порта называется S11, характеристика передачи в прямом направлении называется S21.

На верхней грани находится джойстик, которым можно управлять прибором при использовании без компьютера, индикаторные светодиоды, переключатель для включения/выключения прибора и USB type-C, который используется для соединения с компьютером и зарядки встроенного аккумулятора NanoVNA.

Варианты использования NanoVNA

Наш NanoVNA может быть использован в двух вариантах. Первый режим – это собственно прибор с аккумуляторным питанием, который можно взять куда-нибудь для настройки антенны или какого-то другого оборудования без привязки к ПК. Однако у такого варианта есть свои плюсы и минусы. Действительно, NanoVNA полностью оправдывает свое название с точки зрения размера. Он компактный – размером с пару коробков спичек, и может легко поместиться в нагрудный карман рубашки. Правда, не стоит забывать, что вместе с прибором нам нужно в карман положить кабели и набор для калибровки, но это детали, т.к. прибор можно откалибровать и дома. При всем при этом управляться наш NanoVNA может как джойстиком, так и через резистивный сенсор, который находится на дисплее. Однако из достоинств прибора проистекают его основные недостатки. Это маленький дисплей, на котором достаточно сложно что-либо разглядеть, и несколько запутанное управление, которое в полевых условиях хоть и позволяет полностью управлять прибором, но все-же, надо признать, что это довольно неудобно. Эргономика у такой крохи совсем не на высоте. Однако, еще раз вспоминаем про цену и смотрим на жизнь позитивно, кроме того, есть второй вариант использования NanoVNA, в котором он раскрывается на все 100%, это – использовать этот прибор вместе с ПК для настольных измерений в радиолюбительской лаборатории.

В варианте с ПК, вы не стеснены маленьким размером NanoVNA и можете полностью и с комфортом использовать этот прибор, как если бы это был серьезный стационарный настольный прибор от именитого производителя (однако помним про ТТХ).

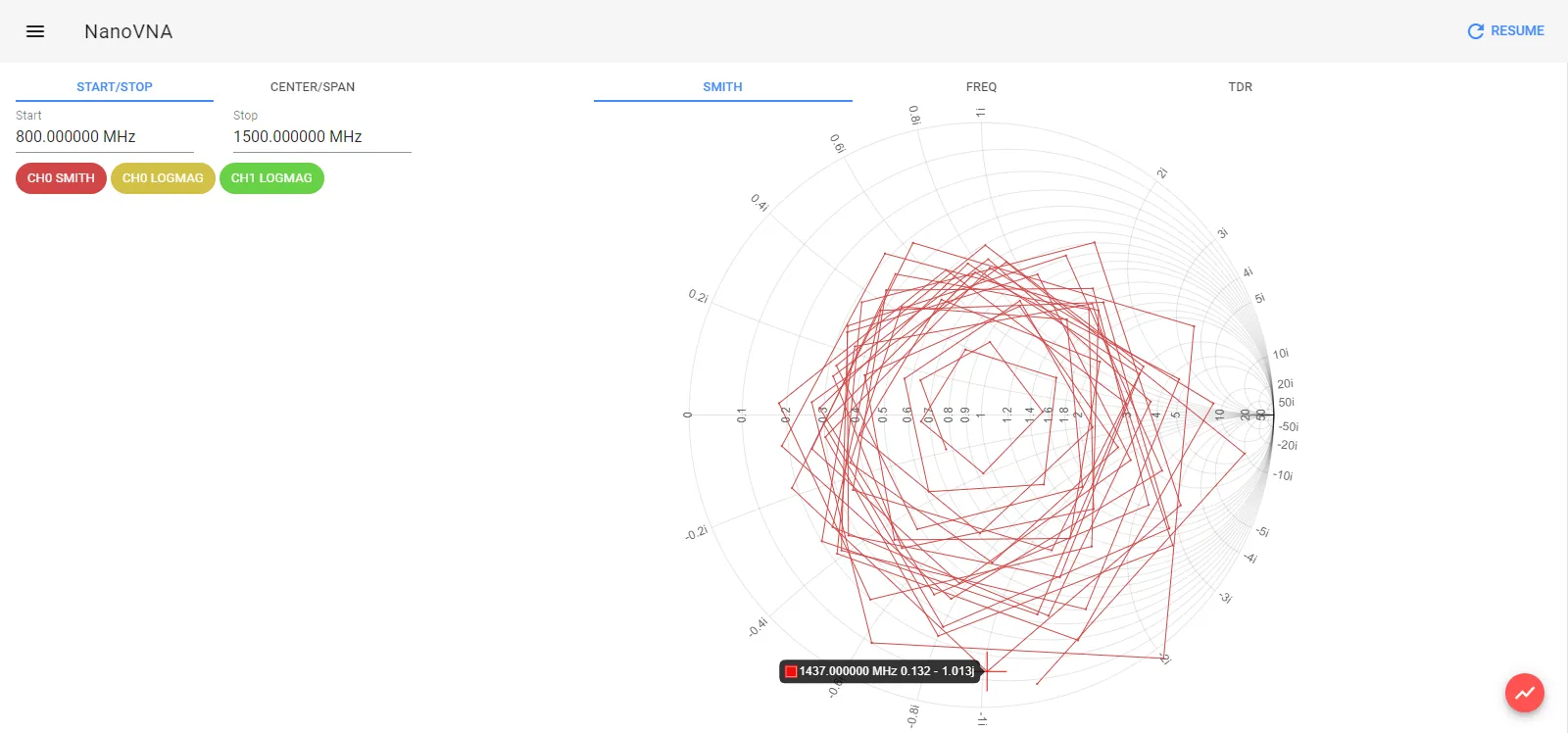

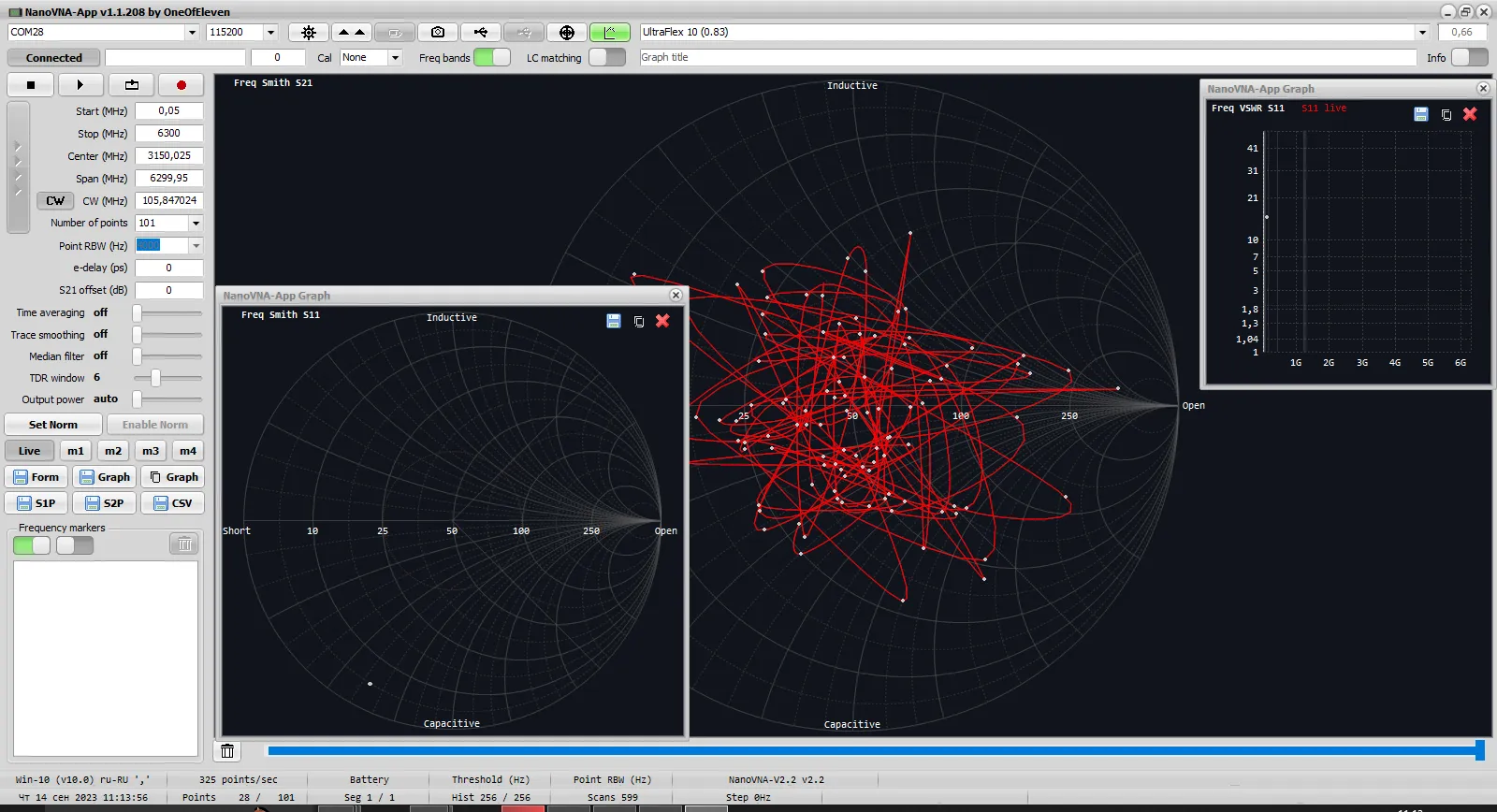

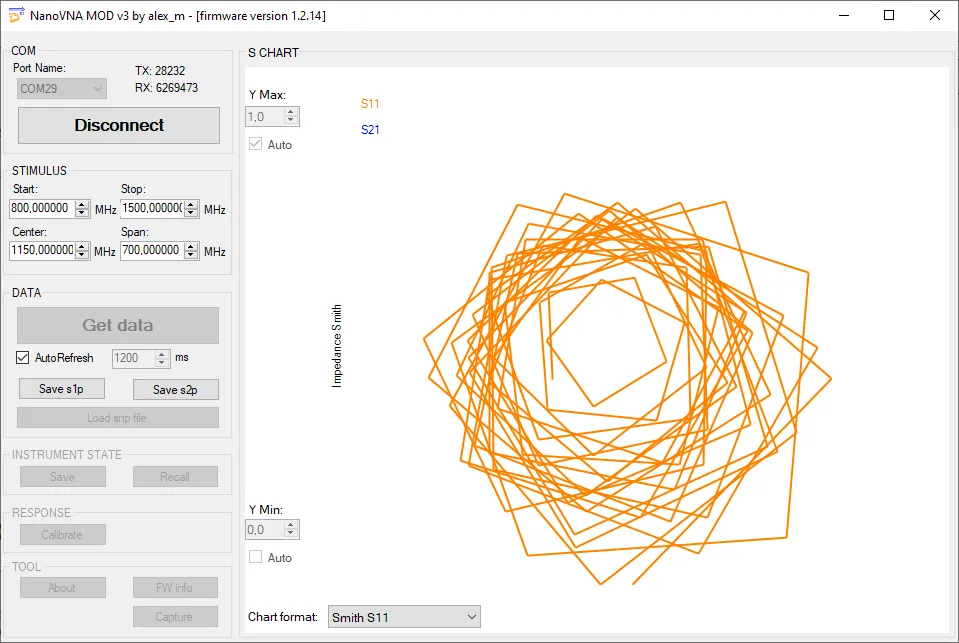

Фактически, все современные приборы от того же Rohde&Schwarz работают под управлением промышленных ПК с использованием обыкновенного Windows или подобной системы. С НаноВНА мы тоже можем сделать подобную вещь. Прибор через USB соединяется с ПК под управлением Windows, устанавливается программа типа NanoVNA Saver и, вуаля, мы имеем отличный функционал и удобное управление.

Технические характеристики LiteVNA 67 50kHz - 6.3GHz (Original Zeenko)
