QMA-male RG-8 MyCell

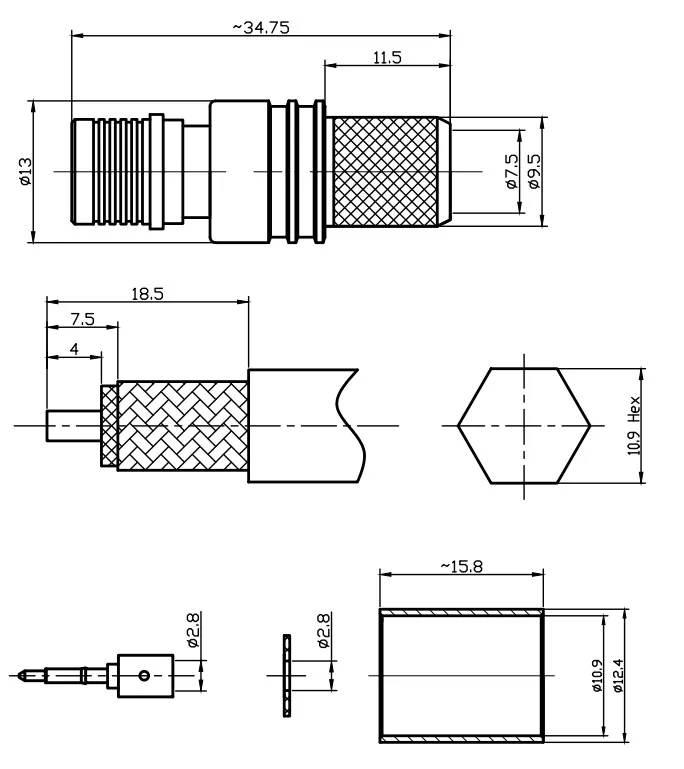

QMA-male коннектор для кабеля RG8 - RG8QMAM MyCell Gold Plating

QMA-male коннектор для кабеля RG8 — это разъём стандартного типа QMA (мужской), предназначенный для надёжного соединения высокочастотных коаксиальных кабелей RG8 LMR400 RG213 и аналоги.

Высокочастотный коаксиальный разъем с быстросъемным механизмом Snap-Lock (Quick Lock), предназначенный для монтажа на кабели RG8, RG213, LMR400, 7D-FB и их аналоги. В отличие от SMA-разъемов, QMA не требует закручивания и обеспечивает быстрое и надежное подключение одним движением.

Interface Per: MIL-STD-348, IEC 60169-15. Тип кабеля: RG8.

• Способ монтажа на внешнюю оболочку и оплетку кабеля - обжимная втулка
• Способ соединения с ответным разъемом - Snap-Lock
• Корпус: латунь, никелирование
• Центральный проводник: фосфористая бронза, позолота Gold Plating 0.03um
• Обжимной наконечник: мягкая медь, никелирование
• Материал диэлектрика- ПТФЭ
• Волновое сопротивление 50 Ом
• Диапазон рабочих частот 0 - 6 ГГЦ
• Коэффициент Стоячей Волны (КСВ): ≤1.15 @ 900 Мгц， ≤1.2 @ 1800 Мгц， ≤1.25 @ 3000 Мгц， ≤1.5 @ 6000 Мгц
• Вносимые потери: ≤0.05dB @ 900 Мгц， ≤0.05dB @ 1800 Мгц， ≤0.05dB @ 3000 Мгц， ≤0.1dB @ 6 Мгц
• Диэлектрическое выдерживаемое напряжение 1000V Min
• Номинальное напряжение: макс. 500 В
• Температурный диапазон от -55 ° C до 85 ° C

Применение

• LTE / 4G / 5G системах
• Wi-Fi и WISP сетях
• антенных комплексах
• усилителях мобильной связи
• измерительном оборудовании
• радиосвязи
• телекоммуникационных и промышленных RF-системах.
