Kingsignal KSR400 PVC тип RG8

Коаксиальный кабель Kingsignal KSR400

ВЧ кабель RG8 50 Ом Kingsignal серии MIL-C-17 создавался специально для использования в военной среде и отвечает самым строгим стандартам. Компания Kingsignal начала свою работу в апреле 2002 года. Кабель этого производителя зарекомендовал себя на мировом рынке телекоммуникационного оборудования и успешно используется в Украине для построения сетей мобильной связи такими операторами как Vodafone и Киевстар. Обладает низким затуханием и используется в системах усиления мобильной связи GSM 900, GSM 1800, CDMA 800, CDMA 450, LTE 4G, WiFi 2400/5800 МГц, кабельные сборки для пультов дронов..

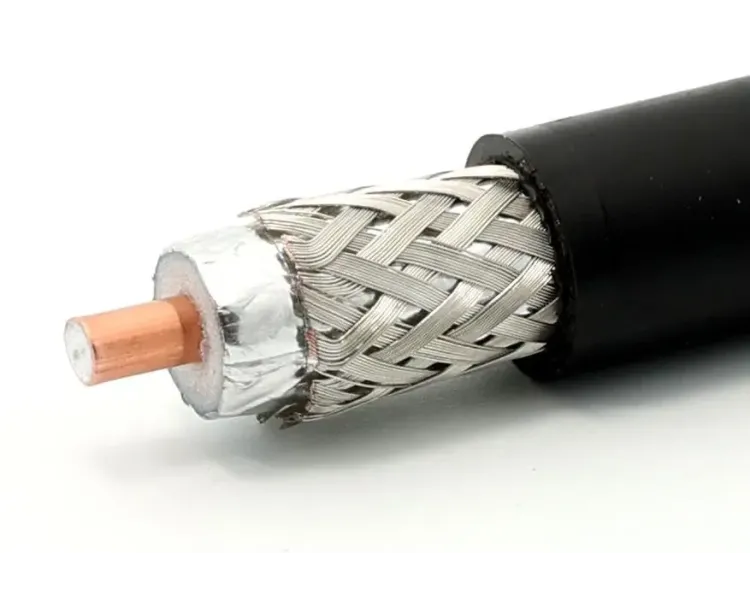

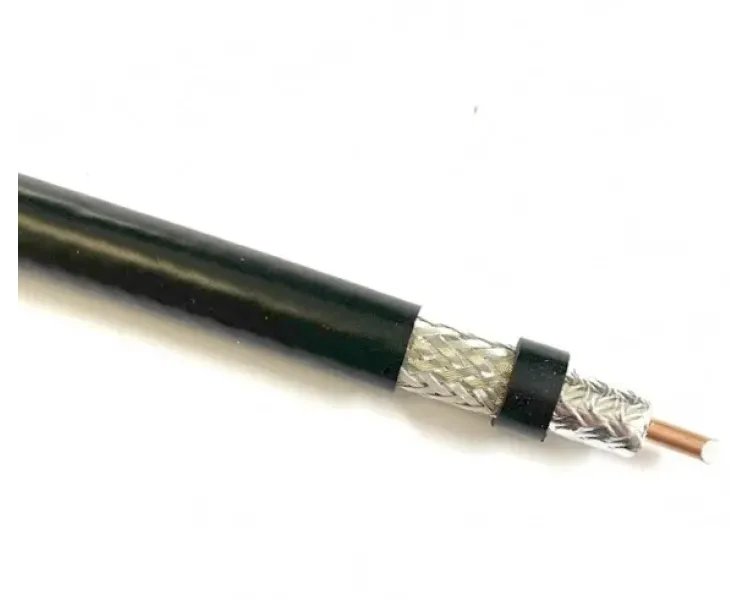

Коаксиальный кабель KSR400 (PVC) тип RG8 — это высококачественный радиочастотный кабель, разработанный для обеспечения надежной передачи сигналов в широком диапазоне частот. Его конструкция и материалы обеспечивают отличные электрические характеристики и устойчивость к внешним воздействиям.

Наружный диаметр кабеля – 10,16 мм (PE). Кабель имеет оплетку с луженой медью с заполнением 85%. В качестве диэлектрика используется вспененный полиэтилен FPE с диаметром 7,24 мм, материал - алюминиевая фольга.

Коаксиальный кабель RG8 50 Ом RFS может быть использован в широком частотном диапазоне от 140 МГц до 6 ГГц и в температурном диапазоне от -40 С до +80 С.

Максимальный радиус изгиба - 50 см.

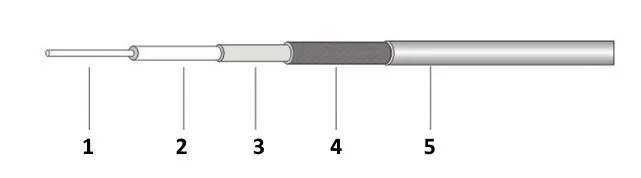

Конструкция и материалы:

1) Внутренний проводник: Жила из алюминиевого провода с медным покрытием 2,74±0,05 мм, что обеспечивает оптимальное сочетание проводимости и веса.

2) Изоляция: Физически вспененный полиэтилен (Foam PE) диаметром 7,24±0,20 мм, обеспечивающий низкие потери сигнала и стабильность характеристик.

3) Первое экранирование: Самоклеющаяся алюминиево-полимерная лента (AL/PET/AL), эффективно защищающая от электромагнитных помех.

4) Другое экранирование: Оплетки из луженого медного проволоки с покрытием не менее 80%, что дополнительно повышает защиту от внешних воздействий.

4) Внешняя оболочка: Черный поливинилхлорид (PVC) диаметром 10,10±0,30 мм, обеспечивающий механическую прочность и защиту от внешних факторов.

• Пиковая мощность: до 16 кВт
• Коэффициент стоячей волны (VSWR):
  • DC~2200 МГц: ≤1,15
  • 2200~2700 МГц: ≤1,25
  • 3200~3900 МГц: ≤1,50
  • 4100~5800 МГц: ≤1,50

Кабель намотанный на барабан длиной 500м. Материал барабана – фанера. Размеры кабельного барабана: диаметр 55см, высота 42см. Вес фанерного барабана с намотаным 500м кабелем ~50кг.

Маркировка крупным шрифтом и контрастным цветом нанесена на кабель KSR400 (RG8) выполнена с шагом 1м.

Маркировка кабеля: KINGSIGNAL KSR400 RG8 50 OHM COAXIAL CABLE MMDDYY TTTT N *****M.

По типоразмеру (геометрическим размерам каждого слоя) кабель аналогичен LMR400, MRC400, SLL-400, WL400, RG8/U, TZC 500 32. Это позволяет использовать одни и те же коннекторы на кабеле одного типоразмера.
